Daisy chain vs DMX splitter: ¿qué debes elegir en tu setup?

DMX está diseñado como un sistema basado en línea, pero a medida que los setups crecen, aumentan las exigencias sobre la estructura de la señal. En producciones pequeñas, la simplicidad suele ser una ventaja. En producciones grandes, la robustez y el aislamiento de fallos se vuelven decisivos.

Comprender la diferencia entre una estructura en cadena y una estructura con splitter es clave para un control de iluminación estable.

Ambos métodos se utilizan de forma profesional

Daisy chain es la topología DMX original y sigue funcionando perfectamente en setups pequeños y medianos. Los splitters, en cambio, son el estándar en instalaciones teatrales, producciones en gira y eventos de mayor tamaño, donde se prioriza al máximo la fiabilidad operativa.

La elección depende de la complejidad y de la tolerancia al riesgo.

Ventajas – Lo que aporta la estructura correcta

Una estructura de señal elegida correctamente reduce el riesgo de cortes de señal, facilita el diagnóstico de fallos y crea un cableado más ordenado y claro.

En setups pequeños, menos componentes pueden suponer una instalación más rápida. En setups grandes, la segmentación mediante splitter puede evitar que un único fallo afecte a todo el sistema.

Funciones – Qué es una daisy chain

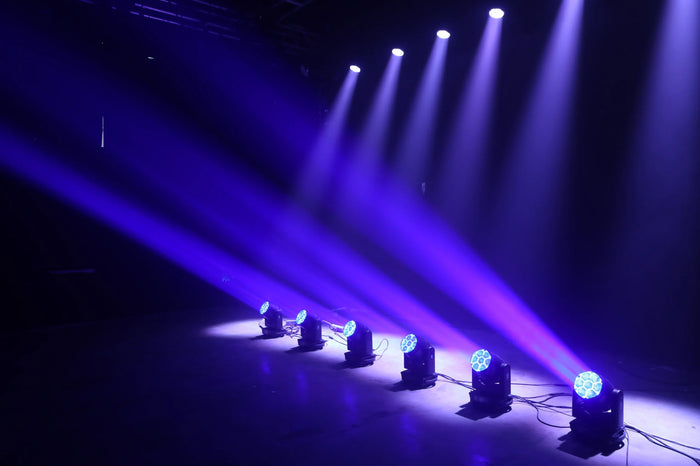

Una daisy chain es la forma estándar en la que DMX fue diseñado originalmente para funcionar. La señal se envía desde el controller a la primera luminaria, luego a la siguiente y continúa a lo largo de toda la cadena hasta el último equipo.

Cada luminaria tiene una entrada DMX y una salida DMX. La salida envía la señal a la siguiente unidad.

La ventaja es la simplicidad. No se requieren cajas adicionales, hay menos componentes y la instalación es rápida y económica. En setups pequeños con pocas luminarias, esto suele funcionar sin problemas.

Las desventajas aparecen cuando la cadena se hace larga o compleja. Si una luminaria pierde alimentación o se desconecta un cable, todas las luminarias posteriores pierden la señal. Las cadenas largas también pueden provocar degradación de la señal, especialmente sin una terminación correcta. La localización de averías puede llevar tiempo, ya que hay que revisar toda la cadena.

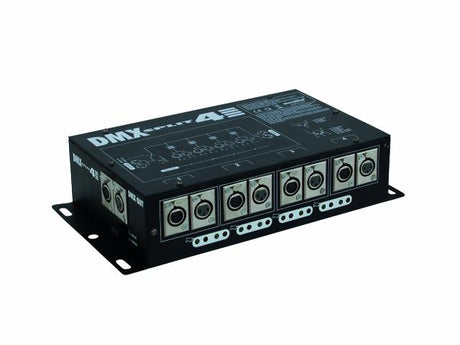

Qué es un splitter DMX

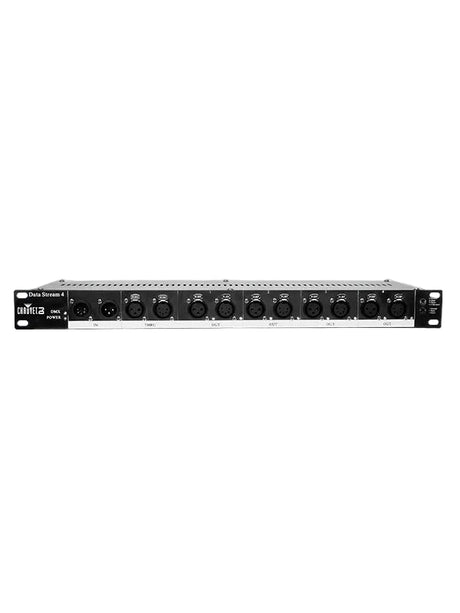

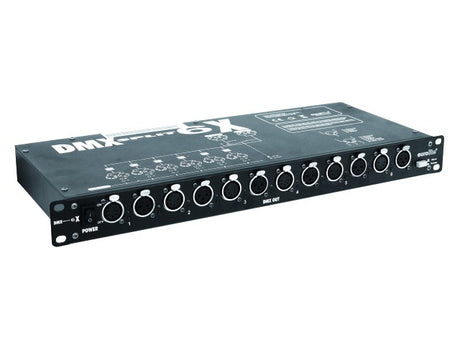

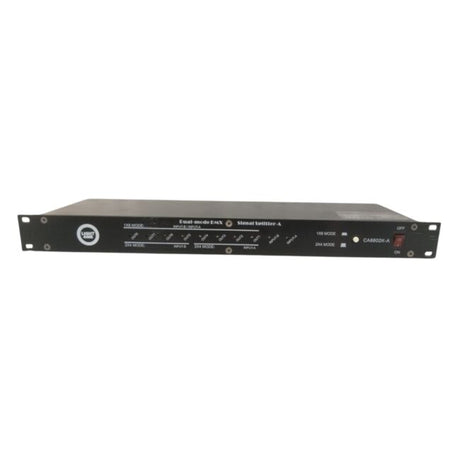

Un splitter DMX recibe una señal DMX de entrada y genera varias salidas independientes. En lugar de una única cadena larga, la señal puede dividirse en ramificaciones separadas.

La señal se regenera y se aísla eléctricamente en cada salida. Esto significa que la señal no solo se copia, sino que se vuelve a generar con el nivel y la impedancia correctos.

Si se produce un fallo en una rama, no afecta a las demás. Esto aumenta de forma considerable la estabilidad en sistemas más grandes.

Los inconvenientes son principalmente prácticos. Los splitters son equipo adicional, requieren alimentación y conllevan un mayor coste y un tiempo de configuración ligeramente superior. En setups pequeños, por tanto, puede ser innecesario.

Cómo funciona en la práctica: cuándo elegir cada opción

La conexión en daisy chain suele ser suficiente cuando hay pocas luces, tramos de cable cortos y complejidad limitada. En setups móviles de DJ, escenarios pequeños y montajes de prueba, suele ser la solución más eficiente.

Un splitter, en cambio, tiene sentido cuando la cadena se hace larga, cuando los focos están colocados en distintas direcciones o cuando se utilizan moving heads y otros equipos complejos. En producciones en las que las interrupciones no son aceptables, los splitters reducen el riesgo de un fallo total del sistema.

En la práctica, muchos técnicos optan por introducir un splitter en cuanto el setup supera un número reducido de focos o cubre un área física mayor.

El método profesional: combinación

En producciones medianas y grandes, a menudo se utiliza una combinación. El controlador se conecta a un splitter, y cada salida del splitter alimenta una daisy chain corta en una zona determinada.

Esta estructura combina las ventajas de ambos métodos. La señal principal es estable y se divide en ramas aisladas, mientras que cada zona se mantiene simple y clara. Esto reduce el enredo de cables y hace que la localización de fallos sea más sistemática.

Caso: diferencia práctica en estabilidad

En un montaje de evento de tamaño medio, al principio todos los focos se conectaron en una única cadena larga. Aparecieron problemas de señal esporádicos en las últimas unidades. Tras dividirlo mediante un splitter en tres ramificaciones más cortas, desapareció la inestabilidad y el sistema resultó más fácil de diagnosticar.

El cambio no estuvo en el controlador ni en los focos, sino en la estructura de la señal.

Llamada a la acción

Evalúa siempre el tamaño, la distribución física y los requisitos de fiabilidad antes de elegir la estructura de señal. Si el show es crítico o la instalación es amplia, el splitter debería formar parte de la planificación desde el inicio.

La estructura debe diseñarse de forma deliberada, no surgir de manera casual.
