Sistemas Completos

Sistemas completos de soportes de iluminación para DJ, escenarios y eventos

Un sistema completo de soportes de iluminación reúne las piezas más importantes de un equipo de iluminación móvil en una sola solución. En lugar de elegir soportes, barras transversales y piezas de montaje por separado, obtienes un sistema desarrollado para funcionar como una estructura unificada.

La categoría incluye tanto puentes de iluminación anchos con dos soportes y una barra transversal como soportes compactos tipo tótem y truss para moving heads, altavoces y otras soluciones escénicas. Los distintos tipos de sistemas son adecuados, entre otros, para DJs móviles, bandas, locales pequeños, producciones de eventos, alquileres e instalaciones permanentes.

La selección actual consta de modelos activos de AFX LIGHT, DNA, IBIZA y STAND4ME. Los sistemas varían en altura, anchura, capacidad de carga y uso, por lo que es importante elegir en función del equipo que se vaya a montar.

¿Qué es un sistema completo de soportes de iluminación?

Un sistema completo suele estar compuesto por varios componentes que, juntos, crean una plataforma estable para iluminación escénica u otros equipos técnicos. La configuración exacta varía de un producto a otro.

Un sistema tradicional de soportes de iluminación puede incluir, entre otros:

• Dos soportes independientes.
• Una barra de iluminación horizontal o un marco transversal.
• Soportes para unir el sistema.
• Puntos de montaje para lámparas y efectos de iluminación.
• Pasadores de seguridad y mecanismos de bloqueo.

Los soportes tipo tótem y truss tienen una configuración diferente. Normalmente constan de una base estable, una columna vertical y una placa superior donde se coloca el equipo. Este tipo de solución se utiliza a menudo para moving heads, altavoces o montajes escénicos decorativos.

Consulta siempre la descripción del producto para comprobar qué piezas incluye el modelo concreto.

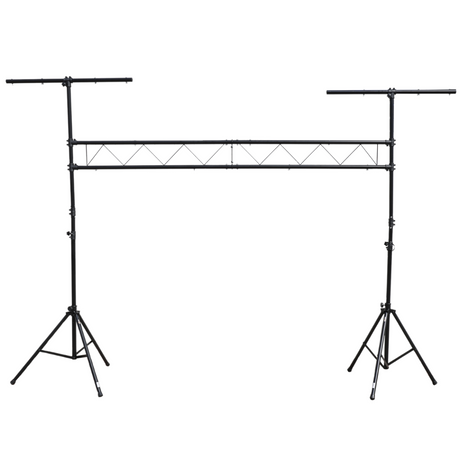

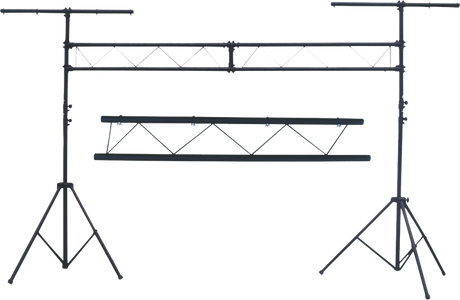

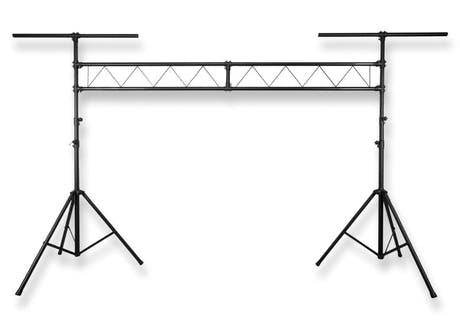

Puentes de iluminación con dos soportes

Un puente de iluminación consta normalmente de dos soportes unidos mediante una barra horizontal. La estructura ofrece espacio para distribuir varias lámparas sobre una zona más amplia y crea una imagen visual unificada detrás de una mesa para DJ, en un escenario pequeño o sobre una banda actuando.

Este tipo de sistema puede utilizarse, entre otros, para:

• Lámparas LED PAR y luces wash.
• Efectos de iluminación pequeños.
• Luces estroboscópicas y efectos blinder.
• Moving heads compactos.
• Iluminación de fondo y de efectos.

Un puente de iluminación completo suele ofrecer mejores posibilidades de colocación simétrica que varios soportes independientes. La barra transversal facilita distribuir las lámparas uniformemente y pasar los cables juntos a lo largo de la estructura.

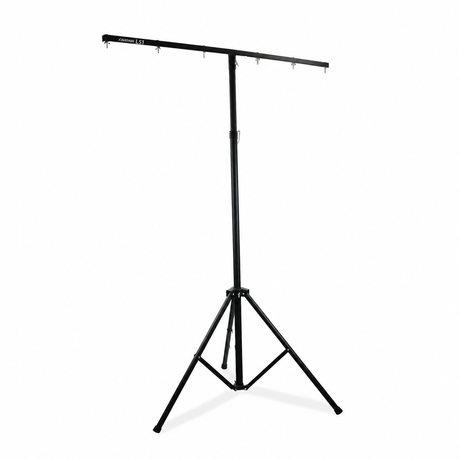

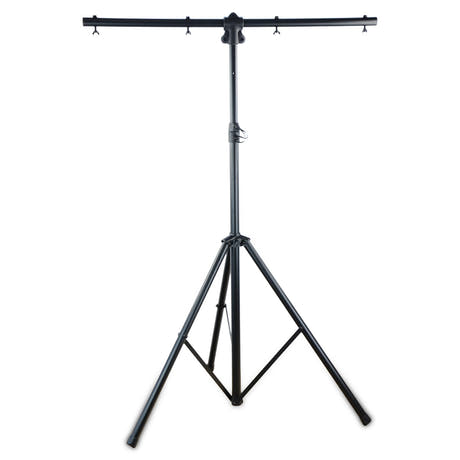

Si solo necesitas un soporte individual, puedes compararlo con nuestros demás soportes de iluminación. Aquí encontrarás tanto modelos manuales como soportes con elevación mecánica.

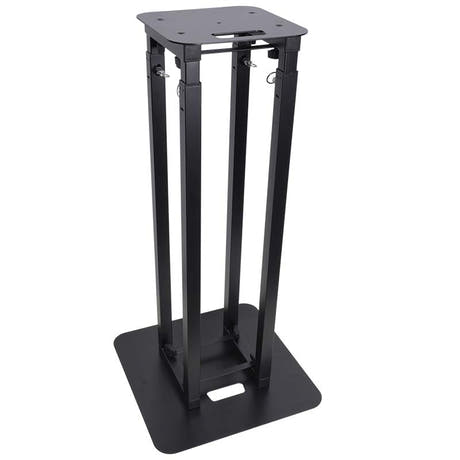

Soportes tipo tótem para moving heads y equipos escénicos

Un soporte tipo tótem es una plataforma escénica vertical que coloca el equipo a una altura fija. Se utiliza a menudo a cada lado de una mesa para DJ, en la entrada de un evento o como parte de un montaje escénico simétrico.

Los soportes tipo tótem son especialmente adecuados para:

• Moving heads.
• Altavoces compactos.
• Efectos de iluminación e iluminación decorativa.
• Monitores y equipos AV pequeños.
• Producciones en las que el equipo debe estar colocado de forma independiente y visible.

La amplia placa base contribuye a la estabilidad, mientras que la placa superior crea una superficie de montaje plana. La carga debe colocarse centrada, y tanto el tamaño de la placa superior como la carga máxima del soporte deben ser adecuados para el equipo.

Para configuraciones PA tradicionales con soportes de tubo estandarizados, un soporte para altavoz convencional puede ser una mejor opción.

¿Cuándo tiene más sentido un sistema completo?

Un sistema completo es adecuado cuando deseas una estructura unificada y uniforme en lugar de combinar piezas individuales de distintas soluciones.

Puede ser ventajoso cuando:

• Hay que distribuir varias lámparas sobre un escenario amplio o una configuración de DJ.
• El sistema se monta y desmonta con regularidad.
• Deseas la misma configuración de un evento a otro.
• El equipo debe colocarse simétricamente alrededor de un escenario o una mesa para DJ.
• Las piezas individuales están diseñadas para encajar entre sí.

Sin embargo, un sistema completo no significa necesariamente que incluya todos los accesorios para el equipo de iluminación terminado. Las lámparas, los cables, los clamps y los cables de seguridad suelen elegirse por separado.

Elige el sistema según la carga y el tamaño

La especificación más importante es la carga máxima del sistema. El peso total no incluye solo las lámparas, sino también los soportes, cables, adaptadores y demás piezas montadas en la estructura.

Al elegir un sistema, debes fijarte en:

• Carga máxima total.
• Altura mínima y máxima.
• Anchura total de la barra de iluminación.
• Número y tipo de puntos de montaje.
• Huella y anchura de las patas de los soportes.
• Peso propio y dimensiones de transporte del sistema.
• Posibilidades de bloqueo y aseguramiento.

Elige una solución con un margen de seguridad adecuado. Un sistema no debe planificarse para un uso constante al límite de carga máxima.

Anchura del sistema

Una barra de iluminación ancha ofrece espacio para más luminarias y una mayor distancia entre las lámparas. Esto puede crear una distribución de luz más uniforme, pero también aumenta los requisitos de estabilidad y de correcta distribución del peso.

Coloca el equipo pesado de la forma más simétrica posible. Una carga desequilibrada puede afectar a la estructura, aunque el peso total esté por debajo del límite indicado.

Altura de trabajo

La altura influye tanto en el alcance de la luz como en la estabilidad del sistema. Un sistema más alto puede proyectar mejor la luz sobre el público, pero al mismo tiempo es más sensible a una carga desigual, al movimiento y al viento.

El sistema solo debe elevarse hasta la altura necesaria para la producción concreta.

¿Push-Up o Wind-Up?

Los sistemas de soportes de iluminación pueden utilizar distintas formas de ajuste de altura. En las estructuras más ligeras, los soportes suelen elevarse manualmente, mientras que los modelos más grandes pueden incorporar una manivela u otra asistencia mecánica.

Los soportes Push-Up son adecuados para equipos móviles ligeros cuya carga total pueda elevarse manualmente. Suelen ser compactos y rápidos de manejar.

Los soportes Wind-Up tienen una manivela que permite elevar equipos más pesados de forma gradual y controlada. Pueden ser una mejor opción cuando el equipo es pesado o cuando se utiliza la misma configuración con frecuencia.

Consulta siempre la estructura y las especificaciones del sistema concreto en lugar de elegir únicamente según el método de elevación.

Marcas activas en la categoría

La selección de sistemas completos incluye actualmente modelos de:

• AFX LIGHT – soportes truss compactos para moving heads, altavoces y otros equipos escénicos.
• DNA – soluciones de tótem transportables para sonido, iluminación y producción de eventos.
• IBIZA – sistemas completos de soportes de iluminación para configuraciones de iluminación pequeñas y móviles.
• STAND4ME – puentes de iluminación ajustables para DJs, bandas y producciones escénicas.

Las marcas y los modelos deben compararse según la carga, las dimensiones y el tipo de equipo que se vaya a montar.

Montaje seguro de lámparas y equipos

Un sistema de soportes de iluminación debe instalarse sobre una superficie plana y estable. Todas las patas, placas base y uniones deben estar correctamente montadas antes de colocar el equipo en la estructura.

Durante el montaje debes:

• Comprobar que todos los soportes, barras, pernos y uniones no presenten daños.
• Respetar la carga máxima indicada.
• Distribuir el peso uniformemente por todo el sistema.
• Apretar correctamente los clamps y los soportes de montaje.
• Fijar las lámparas suspendidas con un cable de seguridad.
• Pasar los cables de alimentación y los Cables DMX de modo que no carguen la estructura de forma desigual.
• Mantener despejada la zona bajo el equipo elevado durante el montaje.

No muevas nunca un sistema completamente montado mientras esté elevado. Baja la estructura y desmonta el equipo antes de mover los soportes.

Uso en exteriores

El uso en exteriores requiere especial atención. Las lámparas, barras y revestimientos pueden atrapar el viento y crear una importante carga lateral.

Sigue las instrucciones del fabricante sobre lastre, fijación y uso en exteriores. El sistema debe desmontarse si el viento o la superficie hacen que el montaje sea inestable.

Accesorios para la configuración terminada

Según el sistema y tus lámparas, es posible que necesites soportes, adaptadores o piezas de montaje adicionales. Consulta nuestros accesorios para soportes de iluminación para montar y adaptar el equipo.

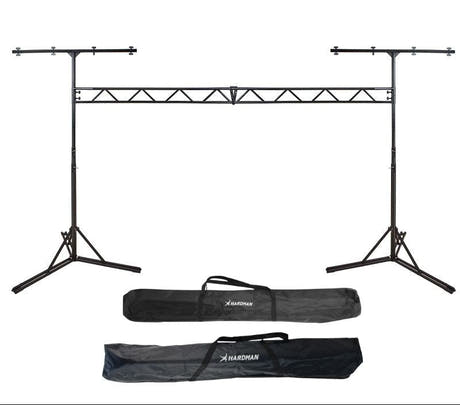

Para producciones móviles, unas bolsas para soportes adecuadas pueden proteger las piezas del sistema durante el transporte y el almacenamiento. Comprueba siempre las medidas interiores de la bolsa en relación con el tamaño plegado del sistema.

Encuentra el sistema completo adecuado

Empieza por determinar qué equipo se va a montar y calcula el peso total, incluidos los soportes y los cables. A continuación, elige la anchura, la altura de trabajo y el tipo de estructura necesarios.

Un puente de iluminación es adecuado cuando hay que distribuir varias lámparas sobre una zona amplia. Un soporte tipo tótem es una opción evidente cuando moving heads, altavoces u otras unidades deben colocarse individualmente y formar un elemento visible del montaje escénico.

El sistema adecuado no solo ofrece espacio para el equipo, sino que también hace que el montaje sea más claro, uniforme y fácil de repetir de una producción a otra.
