Distribución de corriente para audio, iluminación y uso escénico
La Distribución de corriente es la forma de distribuir la energía de manera segura y controlada a tus equipos de audio e iluminación. En configuraciones profesionales – como escenarios en directo, DJs móviles, eventos, teatros y conferencias – una Distribución de corriente estable y bien planificada es tan importante como el propio mixer, los altavoces y el espectáculo de luces. En SoundStoreXL encontrarás productos para distribuir la corriente en forma de distribuidores de corriente montados en rack, distribuidores CEE y powerboxe robustas, desarrolladas para usos exigentes en los que la fiabilidad operativa y la seguridad son decisivas.
En esta guía repasamos cómo elegir la Distribución de corriente adecuada para tu setup, qué tipos de productos puedes encontrar en el catálogo y en qué debes fijarte especialmente en relación con la carga, los tipos de conectores y la seguridad.
Elige la Distribución de corriente adecuada
A la hora de elegir Distribución de corriente para equipos de audio e iluminación, lo principal es adaptar tu instalación al tipo correcto de distribuidor de corriente o distribuidor CEE. Esto se aplica tanto a pequeñas configuraciones DJ, instalaciones fijas en racks y producciones de escenario más grandes con corriente trifásica. Por eso, deberías empezar por definir tus necesidades y la fuente de alimentación de la que dispones.
- ¿Cuántos equipos deben alimentarse (amplificadores, iluminación, controllere, mesa, efectos, etc.)?
- ¿Utilizas principalmente enchufes Schuko estándar o conectores CEE (de 3 polos o de 5 polos)?
- ¿Dispones de corriente monofásica o trifásica, y sabes qué carga se espera?
- ¿La Distribución de corriente debe montarse en un rack de 19" o colocarse libremente como powerbox/distribuidor en el escenario?
- ¿Necesitas desconexión individual, fusibles y supervisión visual de las fases?
Cuando tengas claros estos puntos, podrás elegir más fácilmente entre un distribuidor de corriente compacto para rack, un distribuidor CEE móvil o una Distribución de corriente más avanzada para instalación trifásica. Esto se traduce en instalaciones más claras y en un menor riesgo de errores, cortes y sobrecargas.
Distribuidores de corriente montados en rack para racks de audio e iluminación
Para instalaciones fijas en racks de 19" – por ejemplo, racks de amplificadores, racks de FOH o racks de instalación – los distribuidores de corriente montados en rack son una solución sencilla y eficaz. En el catálogo de SoundStoreXL encontrarás, entre otros, unidades compactas de Eurolite y Adam Hall, desarrolladas específicamente para uso profesional.
- Eurolite R-19-8 1U Rack Distribuidor de corriente (Schuko) – distribuidor de corriente 1U para montaje en rack con 8 tomas e interruptor
- Adam Hall 1U Rack Distribuidor de corriente (Schuko) – unidad de distribución de corriente 19" con 8 tomas Schuko e interruptor bipolar iluminado
Estas unidades centralizan la alimentación en un solo punto del rack, para que evites regletas sueltas y tendidos de cable caóticos. Obtienes una instalación ordenada, en la que puedes apagar y encender fácilmente todo el rack mediante un interruptor situado en el frontal, y donde las tomas quedan agrupadas en la parte trasera para un cableado permanente.
Distribuidor CEE – cuando necesitas dividir corriente de alta potencia en varias tomas
Para producciones más grandes, donde se suministra corriente de alta potencia mediante conectores CEE, un distribuidor CEE es un componente clave en tu Distribución de corriente. Un distribuidor CEE permite dividir una única entrada de alta potencia en varias tomas, para que puedas alimentar varios equipos de forma segura y estructurada.
- Distribuidor CEE 16A 1x5P -> 3x5P – distribuidor con entrada de 16A de 5 polos y 3 salidas de 5 polos
- Distribuidor CEE 16A 1x3P -> 3x3P – distribuidor para 16A de 3 polos con 3 salidas
- Distribuidor CEE 32A 1x5P -> 3x5P – distribuidor más potente con entrada de 32A de 5 polos y 3 salidas de 5 polos
Con distribuidores CEE puedes adaptar tu Distribución de corriente tanto a eventos pequeños como medianos, donde la carga es superior a lo que pueden suministrar los enchufes domésticos habituales. Esto significa que puedes distribuir la corriente correctamente entre, por ejemplo, iluminación, sonido y técnica escénica, y evitar la sobrecarga de circuitos individuales.
Distribución de corriente en rack 19"
Para instalaciones más avanzadas, en las que trabajas con corriente trifásica y necesitas tanto monitorización visual como varias tomas de seguridad, Eurolite SB-1000 CEE Distribución de corriente (16A) es un buen ejemplo de Distribución de corriente profesional en formato 19". La unidad está diseñada para montaje en racks 19" y ocupa 2U de altura.
- Entrada y salida de corriente trifásica de 16A mediante conectores montados
- Luces de control que indican cada fase para una verificación visual sencilla
- 3 tomas de seguridad en el frontal (una por fase)
- 6 tomas de seguridad en la parte trasera (2 por fase)
Con una Distribución de corriente así, obtienes una visión clara de cómo se reparte la corriente entre las distintas fases, y puedes operar grandes setups con alta carga de forma segura. Es especialmente relevante para racks de gira, instalaciones de iluminación escénica e instalaciones AV fijas, donde la fiabilidad operativa es una prioridad.
Powerboxe y Distribución de corriente discreta en el escenario
Además de las soluciones basadas en rack, a menudo se necesita una distribución de corriente flexible y discreta directamente en el escenario, en zonas de backstage o en el área de producción. En este caso, las powerboxe robustas son una solución ideal. Normalmente se colocan en el suelo o a lo largo del borde del escenario, desde donde distribuyen la corriente al equipo situado cerca.
- Powerbox 5Pol CEE Planke – powerbox robusta con conexión CEE de 5 polos, construcción resistente y protección contra sobrecorriente

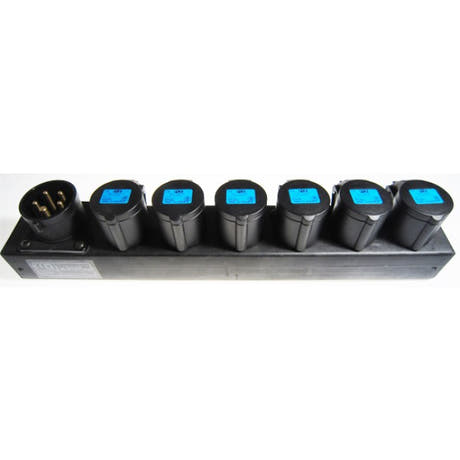

- Powerbox 5Pol CEE Fordeler – powerbox ligera y compacta con conector CEE de 5 polos y 6 salidas CEE de 3 polos, con 2 salidas en cada fase
Estas powerboxe son adecuadas para una distribución de corriente discreta, cuando deseas repartir la alimentación cerca de los equipos conectados, manteniendo a la vez las conexiones CEE de alta potencia agrupadas y fácilmente accesibles. Esto reduce la longitud de los cables hacia cada aparato y, por tanto, permite instalaciones más ordenadas y seguras.
Control y distribución de corriente sencilla con panel de interruptores
En configuraciones pequeñas, un panel de interruptores sencillo puede ser una forma práctica de gestionar la distribución de corriente. Los paneles de interruptores suelen ofrecer varios puntos de salida combinados con interruptores y fusibles individuales, para que puedas encender y apagar partes concretas de tu setup sin cortar toda la instalación.
- Eurolite Board 6-S Afbryder Panel – panel con 6 interruptores y 6 conexiones Schuko, totalmente cableado con 6 enchufes de seguridad y 6 portafusibles
Un panel de interruptores como este es adecuado para configuraciones pequeñas de sonido e iluminación, cuando deseas un control sencillo y rápido de la alimentación de unidades seleccionadas. Puede ser para un DJ-setup, un pequeño scenesetup o soluciones de instalación, en las que a menudo necesitas apagar unidades concretas por separado.
Seguridad, carga y consideraciones prácticas en la distribución de corriente
Una distribución de corriente estable y segura no consiste solo en disponer de los productos adecuados, sino también en utilizarlos correctamente. Es importante respetar las intensidades y los tipos de conectores especificados, para que tanto el equipo como los usuarios estén bien protegidos. Todos los productos del surtido de SoundStoreXL están desarrollados para uso profesional, pero la aplicación concreta sigue requiriendo criterio.
- Respeta siempre los valores de amperaje indicados (por ejemplo, 16A o 32A en los distribuidores CEE)
- Asegura una correcta distribución de fases, especialmente en la distribución de corriente trifásica
- Utiliza cables y conectores adecuados que se correspondan tanto con la fuente de alimentación como con los equipos conectados
- Coloca powerboxe y distribuidores de forma que queden protegidos contra la humedad, los golpes y la carga mecánica
- Evita las regletas sobrecargadas y las soluciones improvisadas en instalaciones críticas
Cuando incorporas la seguridad y la carga desde el principio, obtienes un sistema de corriente que es más estable y también más fácil de diagnosticar si surgieran problemas durante un evento.
¿Quién necesita Distribución de corriente profesional?
La Distribución de corriente profesional es relevante para todos los que trabajan con configuraciones de sonido e iluminación de mayor tamaño, donde las regletas comunes ya no son una solución suficiente. Esto se aplica tanto a instalaciones fijas como a producciones móviles, donde el equipo a menudo se traslada.
- DJs móviles y empresas de eventos que montan soluciones completas de sonido e iluminación para fiestas y eventos
- Salas de conciertos, clubs y bares con instalaciones fijas e iluminación escénica
- Teatros, centros culturales y centros de conferencias con producciones cambiantes
- Empresas de alquiler de equipos de sonido e iluminación que necesitan soluciones flexibles y robustas
- Empresas e instituciones con instalaciones AV en salas de reuniones o auditorios
Lo común en estos entornos es que la Distribución de corriente debe ser clara, segura y fiable, para que no se produzcan cortes en mitad de un concierto, una presentación o una actuación.
Ejemplos prácticos de configuración de la Distribución de corriente
Puede ser una ventaja pensar en escenarios concretos cuando vayas a planificar la Distribución de corriente. Al combinar productos del surtido de SoundStoreXL, puedes crear soluciones que se adapten exactamente a tu situación, tanto si quieres un set DJ compacto como un show completo de escenario.
- Configuración DJ pequeña: 1 distribuidor de corriente para rack de Adam Hall o Eurolite en un rack pequeño, donde alimentas el mixer, el controller, pequeños efectos y, eventualmente, un par de altavoces activos.
- Escenario mediano: distribuidor CEE 16A 1x5P -> 3x5P desde la entrada hacia varias powerbox en el escenario, además de un Eurolite SB-1000 en un rack técnico para la distribución por fases y tomas de seguridad.
- Producción grande con enfoque en iluminación: distribuidor CEE de 32A que divide la alimentación principal en varios circuitos de 16A, combinado con powerbox de 5 polos situadas cerca de barras de iluminación y truss para recorridos de cable más cortos.
Al planificar tu sistema de esta manera, te aseguras de que tanto la capacidad, la visión general como la ubicación física de la Distribución de corriente estén bien pensadas desde el principio, lo que reduce el tiempo de montaje y el riesgo de errores.
Preguntas frecuentes sobre Distribución de corriente
A continuación encontrarás respuestas a algunas de las preguntas más habituales sobre la Distribución de corriente en relación con configuraciones de sonido e iluminación. Las respuestas se basan en las soluciones de producto que puedes encontrar en SoundStoreXL.
¿Cómo distribuyo la corriente de forma segura tanto para el sonido como para la iluminación?
Una buena regla general es separar la alimentación de cargas pesadas como la iluminación del equipo más sensible como el audio. Puedes hacerlo utilizando distribuidores CEE para los grupos más grandes y, a continuación, llevando la corriente a través de powerboxe y distribuidores de corriente para rack. Por ejemplo, usa un distribuidor CEE para crear varios circuitos independientes y deja que cada circuito alimente audio o iluminación. De este modo evitarás que la carga de iluminación afecte negativamente al equipo de audio.
¿Cuándo necesito Distribución de corriente trifásica?
Normalmente necesitas Distribución de corriente trifásica cuando las cargas totales se vuelven tan altas que una sola fase no es suficiente, o cuando debes alimentar varias instalaciones potentes de iluminación o amplificación. Productos como Eurolite SB-1000 CEE Distribución de Corriente (16A) están desarrollados precisamente para este fin y te permiten repartir la carga entre varias fases, con supervisión visual de cada fase mediante luces indicadoras.
¿Cuál es la diferencia entre distribuidores CEE de 3 polos y de 5 polos?
Un distribuidor CEE de 3 polos se utiliza normalmente para instalaciones monofásicas con intensidades más altas que las tomas domésticas habituales, mientras que un distribuidor CEE de 5 polos se usa para corriente trifásica, donde trabajas con tres fases más neutro y tierra. En el surtido de SoundStoreXL encontrarás ambos tipos, para que puedas adaptar correctamente tu fuente de alimentación y tu equipo.
¿Puedo usar un distribuidor de corriente para rack como una regleta normal?
Un distribuidor de corriente para rack, por ejemplo de Adam Hall o Eurolite, en principio puede cumplir la misma función que una regleta, pero está diseñado para montarse en racks de 19". La ventaja es que obtienes una instalación mucho más organizada, con tomas fijas en el rack, un interruptor central y, a menudo, una mejor protección mecánica que con regletas sueltas.
Compra Distribución de corriente en SoundStoreXL
Cuando eliges Distribución de corriente para tu setup de audio e iluminación, es fundamental optar por soluciones desarrolladas para uso profesional y capaces de soportar el desgaste diario en escenarios, furgonetas y entornos de instalación. En SoundStoreXL encontrarás un surtido cuidadosamente seleccionado de distribuidores de corriente para rack, distribuidores CEE, powerboxe y paneles de interruptores de fabricantes consolidados como Eurolite, Adam Hall y soluciones CEE especializadas.
De este modo puedes configurar una Distribución de corriente que se ajuste exactamente a tu tipo de producción, desde un setup DJ compacto hasta una producción escénica completa con suministro trifásico, powerboxe en el escenario y racks dedicados para la distribución. Considera también combinar tu Distribución de corriente con otros equipos de las categorías de SoundStoreXL dentro de audio, iluminación y cables, para que toda tu configuración funcione de forma óptima en conjunto.
Compra tu Distribución de corriente en SoundStoreXL – distribuidor danés 100 %.
