DMX en configuraciones basadas en software: así funciona en la práctica
Cuando se pasa de pequeños controladores de hardware DMX a soluciones más grandes o más flexibles, casi siempre se termina en un sistema de control de iluminación basado en software. Puede ser un PC/Mac con software DMX, control basado en tablet, control en red mediante Art-Net o sACN, o un setup híbrido con faders de hardware + software.
Este artículo repasa cómo el software genera DMX, la diferencia entre USB-DMX y DMX por red, la gestión de universos en el software, el timing, la latencia y la estabilidad, así como los fallos típicos en los setups basados en software.
Cables DMX
Ver todo-
En stock Entrega en 3–4 días laborables -
En stock Entrega en 3–4 días laborables -
En stock Entrega en 3–4 días laborables -
En stock Entrega en 3–4 días laborables -
En stock Entrega en 3–4 días laborables -
En stock Entrega en 3–4 días laborables -
En stock Entrega en 3–4 días laborables -
En stock Entrega en 3–4 días laborables
SoundStoreXL
El principio básico de DMX no cambia
Aunque el control se traslade de un controller físico a un ordenador, el propio estándar DMX sigue siendo exactamente el mismo. DMX sigue siendo un protocolo sencillo y robusto, diseñado para enviar valores a equipos de iluminación en tiempo real.
Tanto si utilizas un controller de iluminación físico, una mesa de alta gama o un portátil con software, DMX sigue siendo 512 canales por universo, valores 0–255 por canal y un flujo de datos continuo.
Lo único que cambia es dónde se generan los datos DMX. En hardware, se generan en la mesa, que envía la señal directamente a través de un puerto DMX. En software, la señal se genera en el ordenador, que luego debe enviar los datos mediante un interface o una red.
Cómo el software envía señales DMX
El software no puede enviar DMX directamente, porque los ordenadores no tienen salidas DMX integradas. Por ello, el DMX basado en software siempre requiere algún tipo de hardware que pueda convertir los datos del ordenador en una señal DMX.
Este hardware actúa como un enlace entre el mundo digital del ordenador y la línea DMX física que conecta las luminarias.
Por lo general, existen dos métodos principales para hacerlo.
Interfaces USB-DMX: la solución sencilla
La solución más sencilla es un interfaz USB-DMX. Aquí, el ordenador se conecta directamente a un pequeño interfaz mediante USB, que luego envía DMX a las luces.
La ruta de la señal suele ser así:
Laptop → USB → interfaz DMX → XLR → luces
Las ventajas son que la solución es simple, económica y rápida de configurar. Por eso se utiliza a menudo en configuraciones pequeñas, rigs móviles e instalaciones con pocas luces.
Las desventajas son que el sistema suele estar limitado a 1–2 universos, que depende de la estabilidad del USB y que pueden surgir problemas de drivers según el sistema operativo y el software.
DMX basado en red: Art-Net y sACN
En configuraciones más grandes o más profesionales, se utiliza DMX basado en red en su lugar. Aquí, los datos DMX se envían a través de una red Ethernet estándar mediante protocolos como Art-Net o sACN.
La ruta de la señal suele ser así:
Laptop → Ethernet → switch → node → DMX → luces
Un node es un dispositivo que recibe datos de red y los convierte en salidas DMX físicas.
Las ventajas son muchos universos, gran flexibilidad y una solución que puede escalarse a sistemas muy grandes. Esto convierte al DMX en red en el estándar en producciones profesionales, teatros y montajes de conciertos de mayor envergadura.
La desventaja es que requiere cierto conocimiento de redes. Si las direcciones IP, los universos o el routing se configuran incorrectamente, puede provocar fallos que pueden ser difíciles de localizar.
Universos en software: flexibilidad y escollos
Una de las grandes ventajas del software es la flexibilidad en la gestión de universos. En el software puedes crear 1 universo, 10 universos o, en algunos casos, más de 100 universos.
Esto permite controlar cantidades muy grandes de equipos de iluminación desde un solo ordenador.
Pero cada universo debe mapearse correctamente. Cada nodo debe saber qué universo está escuchando, y el patch en el software debe coincidir con la dirección física en las luminarias.
Si esto no coincide, aparecen problemas clásicos como:
Las luminarias no responden
Se activan funciones incorrectas
Solo funciona parte del setup
En resumen, el software ofrece una gran flexibilidad, pero también más puntos de configuración donde pueden producirse errores.

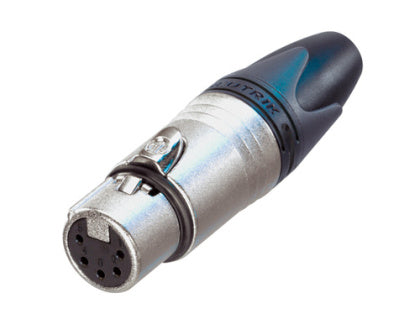

Conectores DMX
Ver todo-
Ahorra €1,00En stock Entrega en 3–4 días laborables -
En stock Entrega en 3–4 días laborables -
En stock Entrega en 3–4 días laborables -
Ahorra 25%En stock Entrega en 3–4 días laborables -
En stock Entrega en 3–4 días laborables -
-
Parche en el software: donde suelen producirse los errores
El patch es un concepto clave en el control de iluminación basado en software. El patch en software es un mapeo virtual de los fixtures y una traducción desde la interfaz gráfica a canales DMX.
Aquí se le indica al software qué focos hay, cuántos canales utilizan y qué dirección de inicio tienen.
Si el patch no coincide con el modo DMX del foco, la dirección de inicio del foco o su número de canales, se producen errores.
Un ejemplo clásico es un moving head que está en modo de 16 canales, mientras que el software está parcheado como de 14 canales. El resultado es que las funciones quedan desplazadas, los gobos activan strobe y el movimiento da saltos.
El software a menudo amplifica las consecuencias de pequeños errores, porque todo depende de una configuración correcta.
Temporización, latencia y tasa de actualización DMX
Un sistema basado en hardware suele estar diseñado específicamente para enviar DMX con la máxima estabilidad posible. Cuando el DMX se genera mediante software, la estabilidad depende en mayor medida del ordenador.
El DMX basado en software se ve afectado, entre otros factores, por la carga de la CPU, el sistema operativo, la red y la latencia USB.
Si el sistema está sobrecargado, la tasa de refresco de DMX puede disminuir, los movimientos pueden volverse entrecortados y los fades pueden ser irregulares.
En especial los portátiles económicos o los ordenadores que ejecutan muchos programas a la vez pueden afectar negativamente a la estabilidad. Por ello, en muchos setups profesionales se opta por dedicar un ordenador exclusivamente al control de iluminación.
Backup y redundancia en soluciones de software
Las consolas de hardware suelen tener redundancia integrada, donde una consola de respaldo puede tomar el control automáticamente si falla el sistema principal.
Las configuraciones de software normalmente requieren que la redundancia se planifique por separado. Por ejemplo, puede ser un ordenador de respaldo con el mismo archivo de show, una interfaz DMX adicional o una ruta de red alternativa.
En producciones más grandes y shows críticos, el respaldo no es solo una ventaja: es una necesidad.
¿Cuándo tiene más sentido usar DMX basado en software?
El DMX basado en software tiene especial sentido en situaciones en las que se necesita flexibilidad y funciones avanzadas.
Por ejemplo, cuando quieres programar shows complejos, trabajar con muchos universos, usar timecode, visualizar el show de forma virtual o integrar la iluminación con vídeo y audio.
Para setups pequeños con pocas lámparas, el software a veces puede ser más avanzado de lo necesario. Pero a medida que el sistema crece, las ventajas del software suelen hacerse evidentes.
Conclusión: software vs. hardware en el control DMX
El DMX basado en software no es menos estable que el hardware, pero requiere un patch correcto, hardware estable, comprensión de redes y buena documentación.
Cuando el sistema está configurado correctamente, el software ofrece una flexibilidad extrema y permite escalar configuraciones de iluminación muy por encima de lo que los pequeños controladores de hardware suelen poder manejar.
