DMX Terminator

¿Qué es un terminador DMX?

Los terminadores DMX son componentes cruciales en cualquier sistema de control de luces basado en DMX, ya que ayudan a garantizar una transferencia de datos estable. Sin un terminador DMX, pueden surgir reflexiones de señal, lo que puede interferir con el control de las luces. Voy a explicar qué es un terminador DMX, por qué es importante y cómo elegir el terminador DMX adecuado para tu equipo.

¿Cómo funciona un terminador DMX?

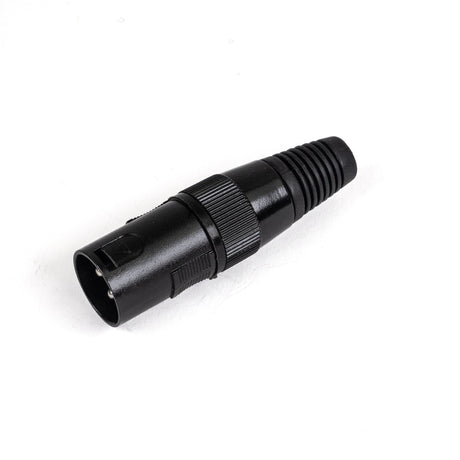

Un terminador DMX es básicamente una resistencia de 120 ohmios que se coloca entre el pin 2 y el pin 3 de un conector DMX. Esto asegura que la señal se termine correctamente al final de la cadena DMX y evita que se refleje de nuevo a través de los cables DMX. Esto es especialmente importante en grandes configuraciones de luces, donde la integridad de la señal debe mantenerse para evitar efectos no deseados como luces parpadeantes.

¿Qué tipos de terminadores DMX existen?

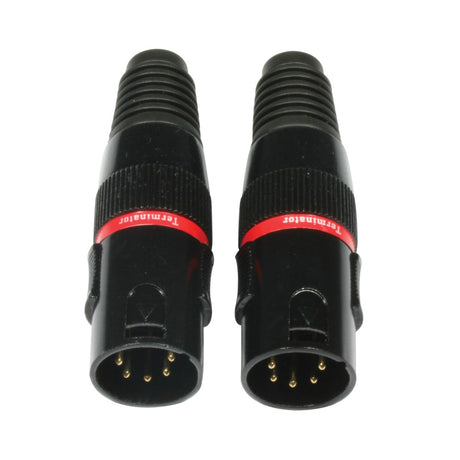

Los terminadores DMX vienen en versiones de 3 pines y 5 pines, dependiendo del equipo que estés utilizando. La mayoría de los sistemas DMX estándar utilizan versiones de 3 pines, mientras que algunas configuraciones más avanzadas requieren 5 pines. Es importante elegir el terminador que se ajuste a tu equipo para asegurar un funcionamiento correcto.

Instalación y uso del terminador DMX

Instalar un terminador DMX es un proceso sencillo. El terminador se inserta en el último puerto DMX-out del último dispositivo en la cadena. Es importante verificar que todos los cables y conexiones sean correctos, y que el terminador esté bien montado para asegurar una señal óptima. Si tienes una configuración compleja con múltiples universos DMX, puede ser necesario usar varios terminadores.

¿Cuándo es necesario un terminador DMX?

En configuraciones grandes o complejas, donde se necesitan divisores DMX o varios universos DMX, puede ser necesario utilizar varios terminadores. Esto ayuda a asegurar que la integridad de la señal se mantenga en tv a través de todos los dispositivos y segmentos de la red DMX. Sin una terminación adecuada, puede haber ruido de señal, lo que puede llevar a problemas impredecibles con el control de las luces.

Solución de problemas y uso del terminador DMX

Si experimentas problemas como luces parpadeantes o cambios irregulares en tu configuración de luces, la falta de terminación puede ser la causa. Añadir un terminador DMX a menudo puede resolver estos problemas al eliminar reflexiones y ruido de señal. Para configuraciones más grandes, puede ser beneficioso probar con varios terminadores para encontrar la mejor solución.

Elegir el terminador DMX correcto y entender sus funciones es crucial para lograr un control de luces estable y fiable. Al seleccionar el tipo adecuado, instalarlo correctamente y utilizarlo en configuraciones complejas, puedes asegurar un rendimiento óptimo de tu equipo de iluminación.
