Tascam MM-2D Convertidor Dante analógico 2in / 2 out, XLR

Convertidor Dante analógico Tascam MM-2D-X con mezclador DSP

MM-2D es una exquisita unidad de entrada/salida analógica que puede convertir dos señales de entrada de micrófono/línea en dos señales de salida Dante, o dos señales de entrada Dante en dos señales de salida de línea. Además, admite entrada/salida Dante de 4 canales, lo que permite utilizar prácticamente cualquier fuente de sonido en una red Dante establecida. Disponible con conectores Euroblock (MM-2D-E) o XLR (MM-2D-X) para las entradas y salidas analógicas, este modelo puede utilizarse en una amplia variedad de aplicaciones.

MM-2D forma parte de la serie de procesadores compactos Dante de Tascam, compuesta por convertidores audio compactos de medio rack para redes Dante/AES67. Los modelos permiten añadir fácilmente entradas/salidas adicionales de micrófono/línea o AES/EBU a redes audio Dante en instalaciones públicas, emisoras de televisión, estudios de grabación o entornos domésticos exclusivos, y pueden combinarse libremente.

Una ventaja decisiva de la gama de productos es el procesador DSP integrado en cada unidad. Al ofrecer no solo funciones de mezcla y ecualización, sino también procesamiento dinámico, control automático de niveles, ducking automático, enrutamiento y compensación de ruido, incluso los sistemas pequeños pueden funcionar sin procesamiento de señal ni unidades de mezcla adicionales. Desde la entrada de señales de micrófono hasta la salida a altavoces autoamplificados o dispositivos de grabación, la serie de procesadores Dante Compact puede crear por sí sola un sistema pequeño completo.

El control remoto es posible mediante dos programas de software diferentes para dispositivos Mac, Windows, IOS y Android: Tascam DCP Connect para la configuración y Tascam EZ Connect para usuarios finales; ambos son fáciles de usar y están incluidos con las unidades. MM-2D también permite silenciar sus entradas y controlar sus niveles de salida mediante GPI.

Todos los modelos pueden alimentarse mediante PoE o un adaptador de corriente alterna adicional. Mediante la conexión en cadena de alimentación, pueden alimentarse dos unidades montadas una junto a otra.

Características del hardware

Dos entradas balanceadas de micrófono/línea con alimentación phantom de 48 V
Dos salidas de línea balanceadas
Dos variantes de producto: MM-2D-E: Equipado con conectores Euroblock para instalaciones permanentes
MM-2D-X: Equipado con conectores XLR para giras y otras aplicaciones más flexibles

La interfaz Dante permite transferir señales audio a través de una red Ethernet
Dos conectores LAN para conexión en cadena Dante
Enrutamiento flexible con el software "Dante Controller"
AES67 es compatible para permitir la conexión con Ravenna y otras tecnologías de redes audio compatibles

Frecuencia de muestreo de hasta 96 kHz y resolución de 24 bits

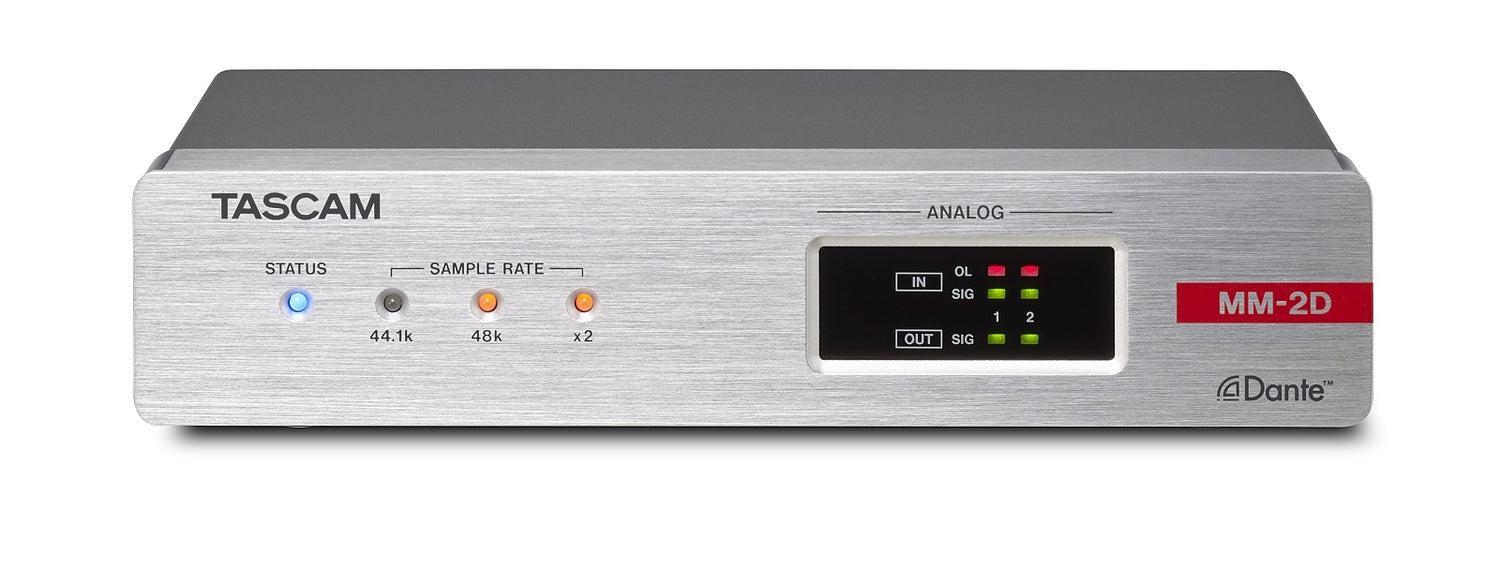

Indicadores en el panel frontal del estado de funcionamiento y la frecuencia de muestreo actual
Indicadores de sobrecarga para las señales de entrada analógicas
Indicadores de señal para las señales de entrada y salida analógicas
Las entradas pueden silenciarse mediante GPI (solo MM-2D-E)
Los niveles de salida pueden controlarse mediante GPI (solo MM-2D-E)
Alimentación mediante PoE (Power over Ethernet) o adaptador de CA opcional PS-P1220E
La conexión en cadena de alimentación permite alimentar dos unidades desde un solo adaptador de CA
Chasis de tamaño medio rack (1U)
Se incluyen soportes de fijación para montar la unidad, por ejemplo, debajo de una mesa

Características del software

Cuatro canales de entrada y salida Dante audio

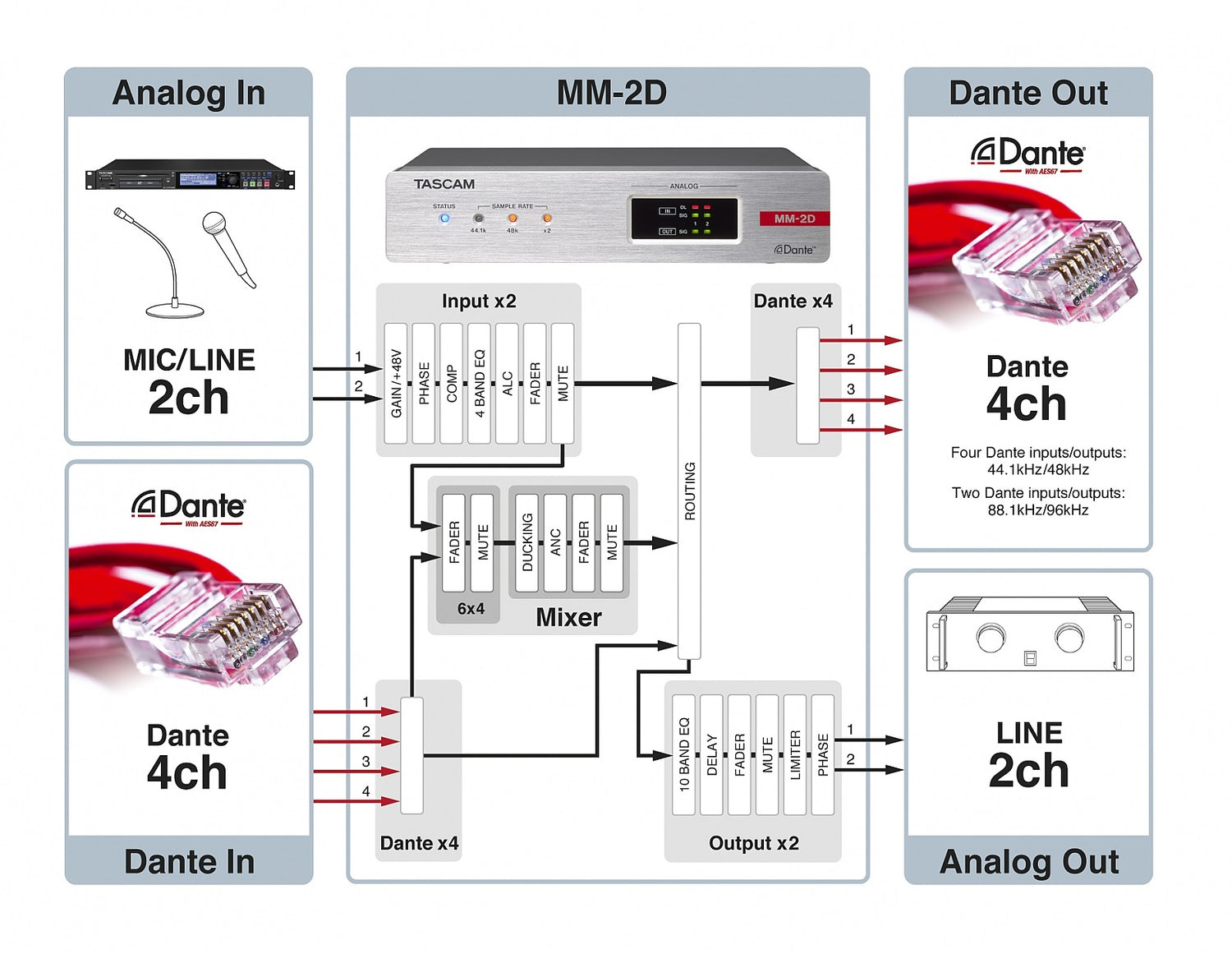

Potente mezclador DSP. Funciones de entrada: alimentación phantom activada/desactivada, sensibilidad (ganancia), trim, fase, ecualizador de 4 bandas, control automático de nivel, fader, silencio
Funciones del mezclador: mezclador matricial, ducking, compensador de ruido ambiental (ANC), enrutamiento
Funciones de salida: ecualizador de 10 bandas, retardo, fader, silencio, limiter, fase

Se pueden mezclar hasta seis fuentes de entrada (dos señales de entrada de micrófono/línea y cuatro entradas Dante)
La matriz permite enrutar dos entradas de micrófono/línea, cuatro entradas Dante y la salida del mezclador a dos salidas de línea y/o cuatro salidas Dante
Se pueden guardar hasta 50 preajustes de escena
La función de eventos del temporizador permite cambiar los preajustes a horas específicas (previsto para una actualización futura)
Hay cinco niveles de referencia diferentes disponibles para adaptarse prácticamente a cualquier aplicación en entornos de consumo, profesionales o de radiodifusión
Hay dos tipos de software de control disponibles (compatibles con dispositivos Windows/Mac/iOS/Android): Tascam MX Connect, para integradores de sistemas, ofrece acceso completo a prácticamente todos los ajustes
Tascam EZ Connect, para usuarios finales, es una aplicación sencilla con solo los ajustes más necesarios

Accesorios opcionales

Adaptador de CA PS-P1220E (también puede utilizarse como fuente de alimentación redundante al funcionar con PoE)
Estante de montaje en rack AK-RS1 para montar dos unidades una junto a otra

Especificaciones

General

Número de canales y formatos 2 canales, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 16/24 bits

Entradas y salidas audio

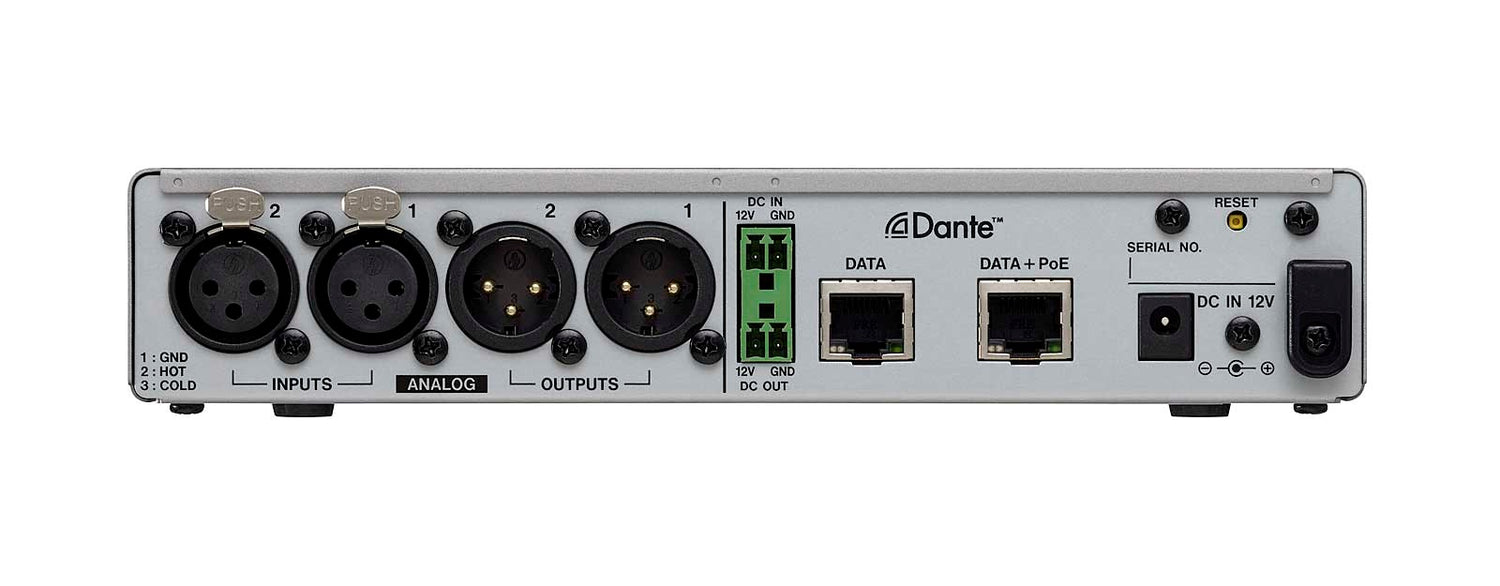

Entradas analógicas (ANALOG IN) MM-2D-E: Conectores Euroblock balanceados, paso de 3.81 mm
MM-2D-X: Conectores XLR
(XLR-3-31, 1: GND, 2: HOT, 3: COLD)
Nivel de entrada mínimo -74 dBu
Nivel de entrada máximo +26 dBu
Impedancia de entrada ≥2 kOhm
Salidas analógicas (ANALOG OUT) MM-2D-E: Conectores Euroblock balanceados, paso de 3.81 mm
MM-2D-X: Conectores XLR
(XLR-3-32, 1: GND, 2: HOT, 3: COLD)
Nivel de salida nominal +4 dBu (Ref(D) ≠ -9 dBFS)
+6 dBu (Ref(D) = -9 dBFS)
Nivel de salida máximo (seleccionable) +15 dBu (Ref(D): -9 dBFS)
+18 dBu (Ref(D): -14 dBFS)
+20 dBu (Ref(D): -16 dBFS)
+22 dBu (Ref(D): -18 dBFS)
+24 dBu (Ref(D): -20 dBFS)
Impedancia de salida ≤200 Ohm
Nota: 0 dBu equivale a 0.775 Vrms

Otras entradas y salidas

Conectores Dante/Ethernet (DATA/DATA+PoE) RJ-45
Protocolo de transmisión Dante
Estándar Gigabit Ethernet 1000BASE-T (IEEE 802.3ab)
Requisitos del cable Cables STP Cat 5e o superior
Control de silenciamiento externo (LED/SWITCH/GND, solo MM-2D-E) Conectores Euroblock balanceados, paso de 3.81 mm
Conectores LED
Formato de salida Colector abierto (impedancia de salida de 10 Ohm, tensión soportada de 48 V, corriente máxima de 35 mA)
Tensión de salida máxima para nivel Low 0.5 V
Conectores SWITCH
Tensión de entrada máxima 5.5 V
Tensión de entrada mínima para nivel High 2.31 V
Tensión de entrada máxima para nivel Low 0.99 V
Control del nivel de salida (10V/CONTROL/GND, solo MM-2D-E) Conectores Euroblock balanceados, paso de 3.81 mm
Conecte aquí una resistencia variable (se recomienda 10 kOhm)

Rendimiento audio

Entrada de micrófono a salida Dante
Ruido de entrada equivalente del amplificador de micrófono ≤-125 dB
(150 Ohm, filtro pasabajos de 22 kHz, ponderación A, JEITA)
Respuesta en frecuencia 20 Hz - 20 kHz, ±0.5 % (frecuencia de muestreo 44,1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (frecuencia de muestreo 88,2/96 kHz, JEITA)
Distorsión (THD+N) ≤0.005 %
(entrada de -1 dBFS, frecuencia de muestreo 44.1/48/88.2/96 kHz, JEITA)
Relación señal/ruido ≥105 dB
(frecuencia de muestreo 44.1/48/88.2/96 kHz, JEITA)
Diafonía ≥100 dB
(frecuencia de muestreo 44.1/48/88.2/96 kHz, JEITA)
Rango dinámico ≥105 dB
(frecuencia de muestreo 44.1/48/88.2/96 kHz, JEITA)
Entrada Dante a salida de línea
Respuesta en frecuencia 20 Hz - 20 kHz, ±0.5 % (frecuencia de muestreo 44,1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (frecuencia de muestreo 88,2/96 kHz, JEITA)
Distorsión (THD+N) ≤0.005 %
(entrada de -1 dBFS, frecuencia de muestreo 44.1/48/88.2/96 kHz, JEITA)
Relación señal/ruido ≥105 dB
(frecuencia de muestreo 44.1/48/88.2/96 kHz, JEITA)
Diafonía ≥100 dB
(frecuencia de muestreo 44.1/48/88.2/96 kHz, JEITA)
Rango dinámico ≥105 dB
(frecuencia de muestreo 44.1/48/88.2/96 kHz, JEITA)
Nota: JEITA indica el cumplimiento de JEITA CP-2150

Fuente de alimentación y otras especificaciones

Fuente de alimentación PoE clase 0
Adaptador de CA Tascam PS-P1220E (se vende por separado)
Consumo de energía 6 W
Dimensiones (an. × al. × prof.) 214 mm × 45 mm × 136 mm (incluidos los salientes)
Peso 885 g
Rango de temperatura de funcionamiento permitido 0-40 ºC
