Tascam ML-16D Convertidor analógico Dante de 16 canales

Convertidor analógico Dante Tascam ML-16D

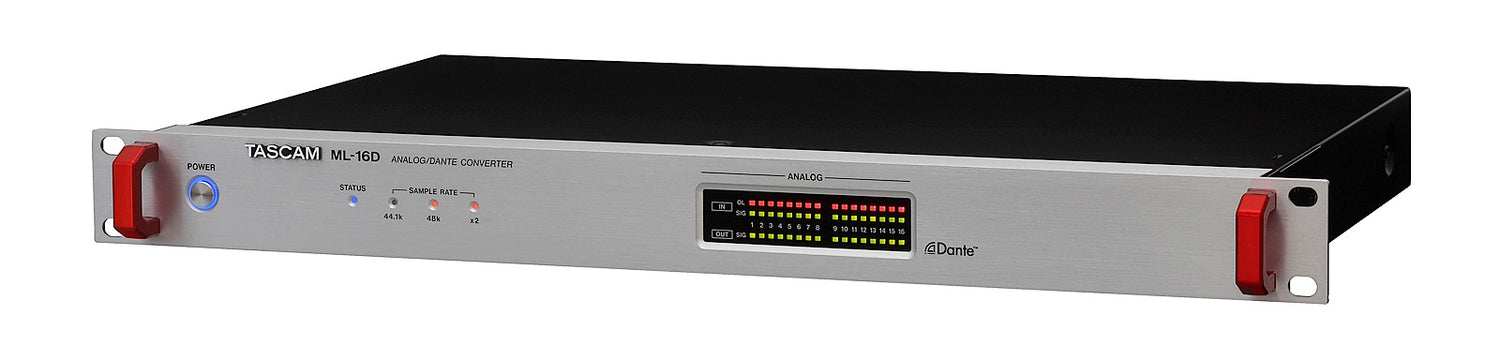

Tascam ML-16D es un convertidor compacto y de alta calidad Analog-Dante-Analog, diseñado para transportar 16 o 32 canales de audio analógico a través de redes Dante en ambas direcciones.

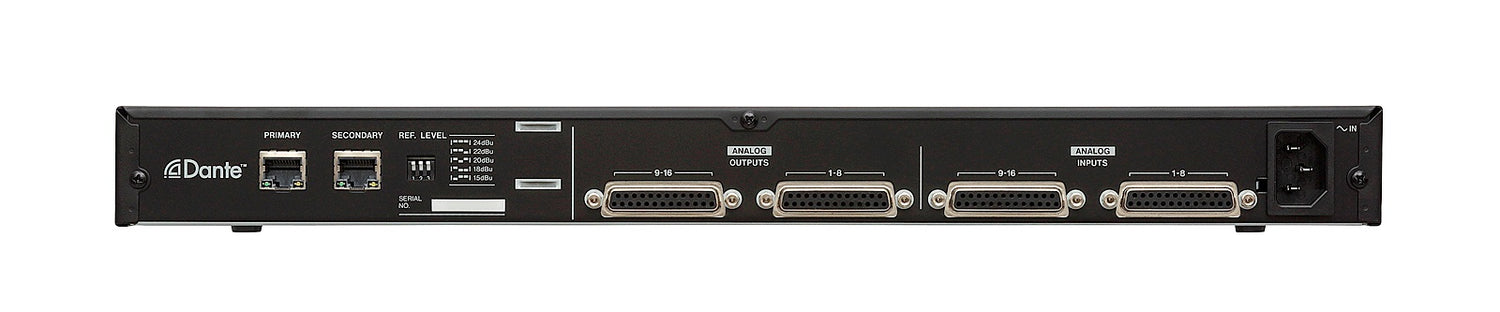

El conector D-sub de 25 pines ahorra espacio y puede utilizarse junto con paneles breakout de Tascam; entrada y salida balanceada, señal de audio analógica de nivel de línea.
2 conectores Ethernet (Dante Primary/Secondary) para el modo de red redundante en 2 redes separadas.

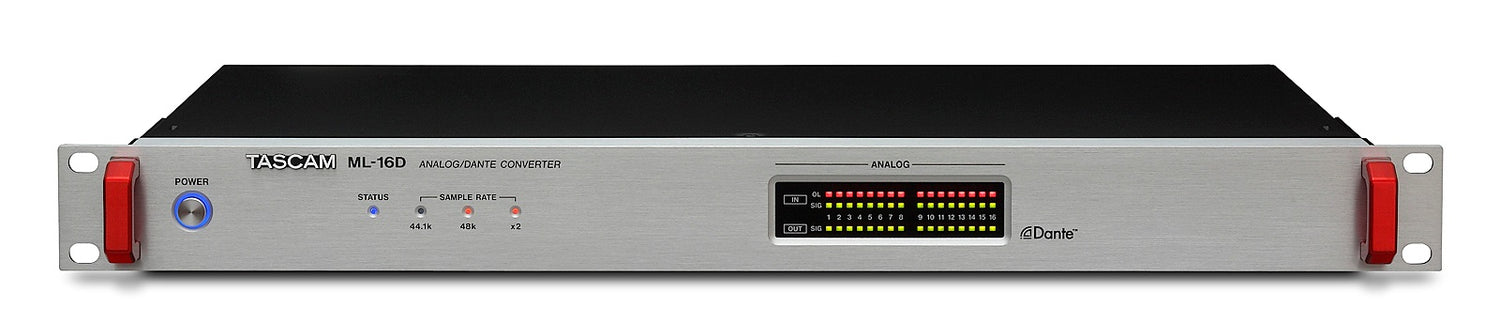

Indicador del estado de funcionamiento y de la frecuencia de muestreo actual, además de LED de sobrecarga para cada entrada y LED de señal para cada entrada y salida.
El conmutador de la parte posterior permite ajustar el nivel máximo de entrada/salida requerido.
Otros ajustes, como la frecuencia de muestreo, el enrutamiento de canales o el retardo, pueden realizarse mediante la aplicación informática "Dante Controller", disponible gratuitamente.

Dante es una tecnología de red de Audinate que ofrece una distribución de audio de alto rendimiento a través de redes IP estándar.
Admite cientos de canales simultáneos de audio sin comprimir, con latencia ultrabaja y sincronización precisa.

Convertidor Analog-Dante-Analog para 16 (ML-16D) o 32 (ML-32D) canales de audio de nivel de línea
La interfaz Dante permite transferir hasta 16/32 canales de audio a través de una red Ethernet. Dos conectores LAN para redes primaria y secundaria proporcionan redundancia.
Enrutamiento flexible con el software "Dante Controller".
Admite AES67 para permitir la conexión con Ravenna y otras tecnologías de red de audio compatibles.

Frecuencia de muestreo de hasta 96 kHz y resolución de 24 bits.
Indicadores del estado de funcionamiento y de la frecuencia de muestreo actual.
Indicadores de sobrecarga para las señales de entrada analógicas.

Indicadores de señal para las señales de entrada y salida analógicas.
Cinco niveles de referencia diferentes disponibles para adaptarse prácticamente a cualquier aplicación en entornos de consumo, profesionales o de broadcast (seleccionables mediante conmutadores traseros).
Conectores D-sub de 25 pines para entradas/salidas de línea balanceadas (AES59-2012: asignación de pines TASCAM). La caja breakout Euro Block puede utilizarse para instalaciones fijas (BO-32DE).
Las cajas breakout XLR pueden utilizarse para música en directo o aplicaciones de estudio (BO-16DX/IN, BO-16DX/OUT).

Chasis de rack de 19 pulgadas (1U).

Especificaciones
Resolución de audio: 44.1/48/88.2/96 kHz, 16/24 bits.

Entradas de audio analógicas
Conectores: D-sub de 25 pines.
Tornillos de bloqueo: n.º 4-40 UNC (tipo pulgadas).
Nivel de entrada nominal: +4 dBu, +6 dBu (solo cuando el nivel máximo de entrada es +15 dBu).
Nivel máximo de entrada: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (ajustado mediante los conmutadores REF. LEVEL).
Impedancia de entrada >=10 kOhm.

Salidas de audio analógicas
Conectores: D-sub de 25 pines.
Tornillos de bloqueo: n.º 4-40 UNC (tipo pulgadas).
Nivel de salida nominal: +4 dBu, +6 dBu (solo cuando el nivel máximo de salida es +15 dBu).
Nivel máximo de salida: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (ajustado mediante los conmutadores REF. LEVEL).
Impedancia de salida <=200 Ohm.
Impedancia de carga aplicable >=2 kOhm.

Entradas/salidas de red
Conectores RJ-45 Dante PRIMARY/SECONDARY.
Protocolo de transmisión: Dante.
Estándar de red: Gigabit Ethernet, 1000BASE-T (IEEE 802.3ab).
Requisitos del cable: cables STP Cat 5e o superiores.

Rendimiento de audio
ANALOG IN to DANTE OUT
Respuesta en frecuencia: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(entrada de -16 dBFS, frecuencia de muestreo de 44.1/48 kHz, JEITA)
20 Hz - 40 kHz, +0.1 dB / -0.5 dB
(entrada de -16 dBFS, frecuencia de muestreo de 88.2/96 kHz, JEITA)
Distorsión (THD+N) <=0.001 %
(entrada de -1 dBFS, 1 kHz, frecuencia de muestreo de 44.1/48/88.2/96 kHz, JEITA)
Relación S/N >=113 dB
(frecuencia de muestreo de 44.1/48/88.2/96 kHz, JEITA)
Diafonía >=115 dB
(1 kHz, frecuencia de muestreo de 44.1/48/88.2/96 kHz, JEITA)

DANTE IN to ANALOG OUT
Respuesta en frecuencia: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(entrada de -16 dBFS, frecuencia de muestreo de 44.1/48 kHz, JEITA)
20 Hz - 40 kHz, +0.1 dB / -1.0 dB
(entrada de -16 dBFS, frecuencia de muestreo de 88.2/96 kHz, JEITA)
Distorsión (THD+N) <=0.001 %
(entrada de -1 dBFS, 1 kHz, frecuencia de muestreo de 44.1/48/88.2/96 kHz, JEITA)
Relación S/N >=110 dB
(frecuencia de muestreo de 44.1/48/88.2/96 kHz, JEITA)
Diafonía >=115 dB
(1 kHz, frecuencia de muestreo de 44.1/48/88.2/96 kHz, JEITA)

Alimentación y otras especificaciones
Alimentación: AC 100-240 V, 50/60 Hz.
Consumo: ML-32D: 22 W, ML-16D: 14 W.
Dimensiones (An × Al × Pr): 483 mm × 45 mm × 304 mm.
Peso: ML-32D: 3.5 kg, ML-16D: 3.3 kg.
Temperatura de funcionamiento: 0-40 °C.
