Introducción: ¿qué son los conectores de chasis?
Los conectores de chasis son conectores fijos montados en una carcasa, un panel para rack o un aparato, que permiten conectar cables de forma sencilla y segura a tus equipos de audio y AV. Mientras que un conector de cable convencional se encuentra en el extremo de un cable suelto, un conector de chasis está integrado en la propia unidad, por ejemplo, en una caja de escenario, un panel de conexión, un altavoz, un rack o una fuente de alimentación.
En el sector del audio y los escenarios, los conectores de chasis se utilizan para todo, desde señales de micrófono y línea hasta cables de altavoces y alimentación de CC para dispositivos pequeños. Al elegir los conectores de chasis adecuados, obtienes una configuración más robusta, menos roturas de cables y una instalación más profesional y ordenada. Por eso, los conectores de chasis son especialmente populares en instalaciones fijas, estudios, drumracks para directo y soluciones PA móviles.
¿Qué significa chasis y qué relación tiene con los conectores?
La palabra chasis se utiliza para designar el propio marco o la carcasa de un equipo. Puede ser la carcasa metálica de un amplificador, la placa posterior de una caja de escenario o la parte frontal de un panel para rack. Cuando hablamos de conectores de chasis, nos referimos a conectores montados de forma fija en este marco, no a conectores sueltos en el extremo de un cable.
En español, muchos simplemente dirían carcasa, caja o rack, pero en el contexto técnico se utiliza chasis como término general. Por eso puedes encontrar términos como conectores de chasis, conectores de chassi o conectores montados en panel, que en la práctica se refieren al mismo tipo de solución. Todos ellos tienen en común que crean un punto de conexión fijo y profesional en tu sistema.
Definición de los conectores de chasis en equipos de audio y AV
Un conector de chasis está diseñado para atornillarse o fijarse en una placa, una carcasa o un rack. La parte del conector queda orientada hacia fuera, para que puedas conectar cables desde el exterior, mientras que los puntos de soldadura o atornillado se encuentran en el interior y se conectan al resto del sistema.
En la práctica, los conectores de chasis se utilizan, entre otros, en:
- Cajas de escenario y paneles de conexión para señales de micrófono y línea
- Paneles para Rack en estudios de sonido, drumracks para directo y racks de touring
- Carcasas de altavoces y amplificadores para cables de altavoces
- Entradas de alimentación y conectores de CC en pequeños equipos de audio y AV
- Soluciones de instalación en paneles de pared y cajas para instalaciones fijas
La idea es que los conectores de chasis crean una interfaz completa, estable y clara entre tus equipos y tus cables. Esto facilita tanto el uso diario como la localización de averías.
Conectores de chasis frente a conectores de cable sueltos: ¿cuándo elegir cada uno?
Muchos usuarios de audio empiezan con conectores de cable sueltos en cables convencionales. Esto funciona bien en configuraciones sencillas, pero pronto plantea dificultades cuando quieres crear soluciones más permanentes o flexibles. Aquí es donde entran en juego los conectores de chasis.
- Elige conectores de chasis cuando quieras crear paneles fijos, cajas de escenario o tomas de pared
- Elige conectores de chasis cuando quieras proteger los propios equipos del desgaste causado por conexiones y desconexiones frecuentes
- Elige conectores de chasis cuando quieras poder sustituir rápidamente cables individuales sin abrir el equipo
- Elige conectores de cable cuando solo necesites conectar temporalmente dos equipos sin panel ni rack
En una solución profesional, los conectores de chasis y los conectores de cable siempre trabajan juntos: el conector de chasis se encuentra en el aparato o el panel, mientras que el cable tiene un conector compatible en el otro extremo.
Tipos de conectores de chasis y aplicaciones en audio y AV
Existen muchos tipos de conectores de chasis, destinados a diferentes tipos de señales y cargas. En el ámbito del audio y el AV, normalmente encontrarás las siguientes categorías principales:

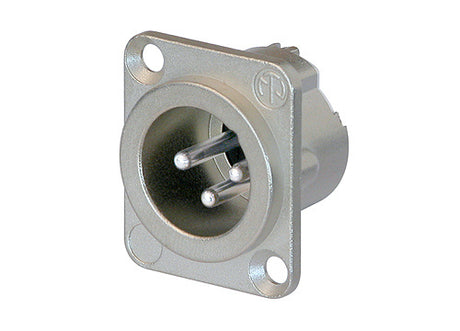

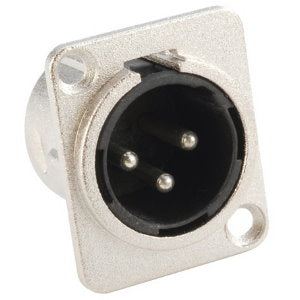

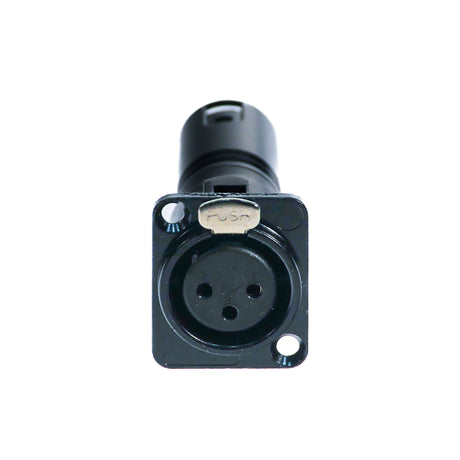

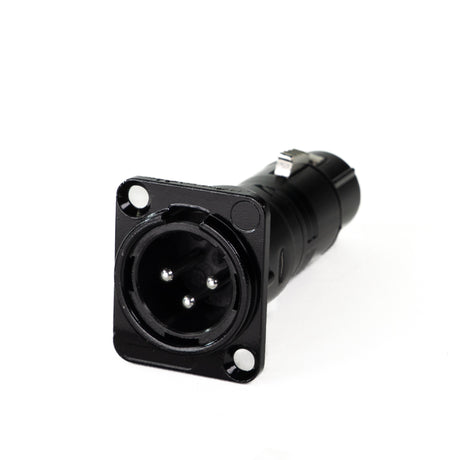

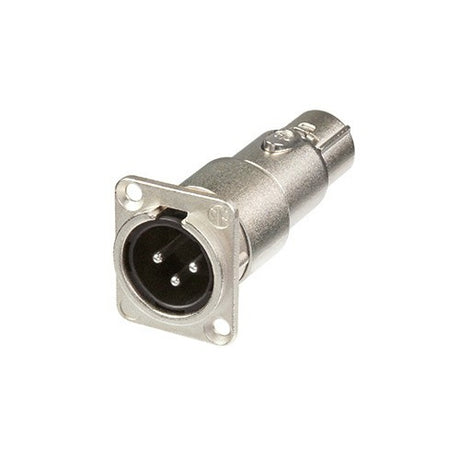

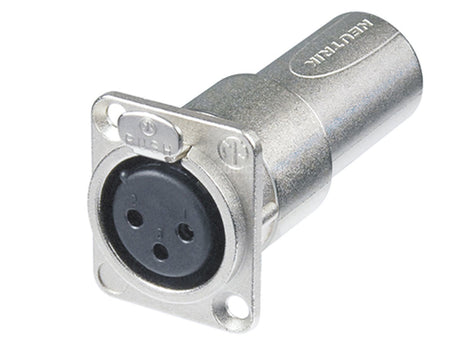

- Conectores de chasis XLR para señales de micrófono y línea balanceadas

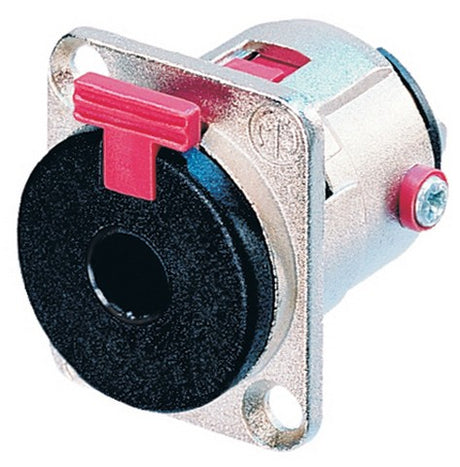

- Conectores de chasis jack para señales de instrumento y línea (mono y estéreo)
- Conectores de chasis para altavoces destinados a señales de altavoz potentes
- Conectores de chasis relacionados con la alimentación, para tensión de red o corriente continua

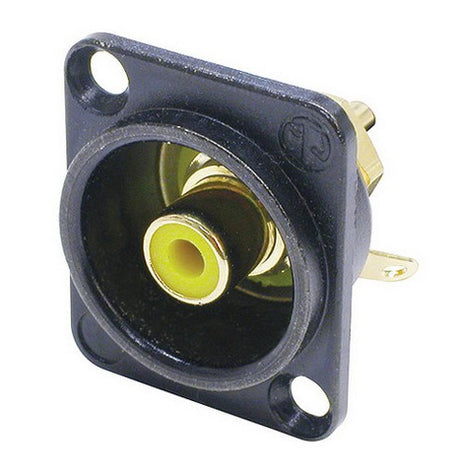

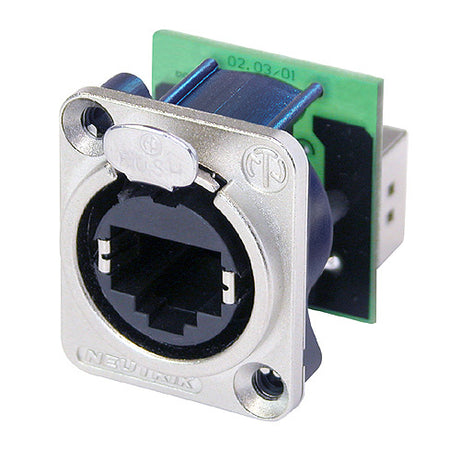

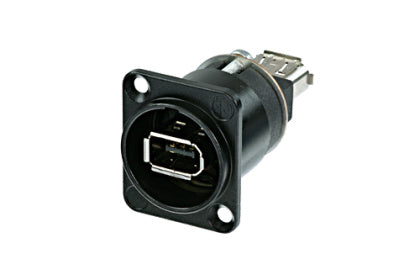

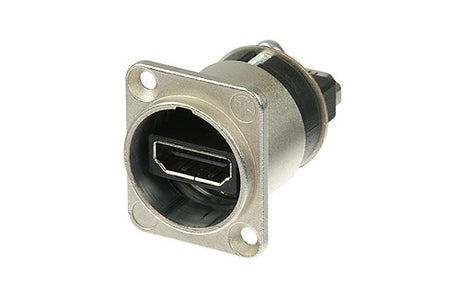

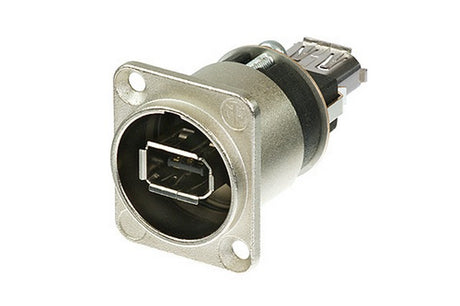

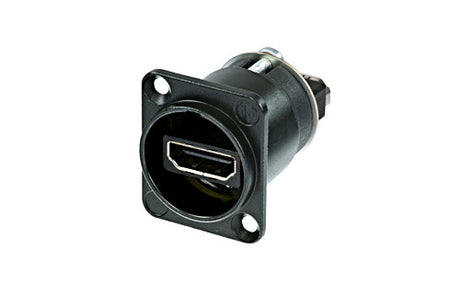

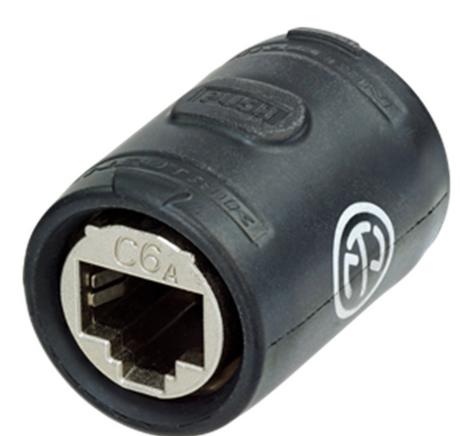

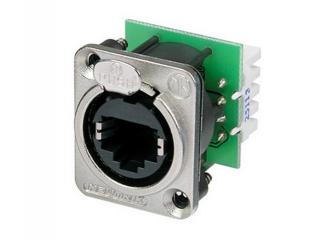

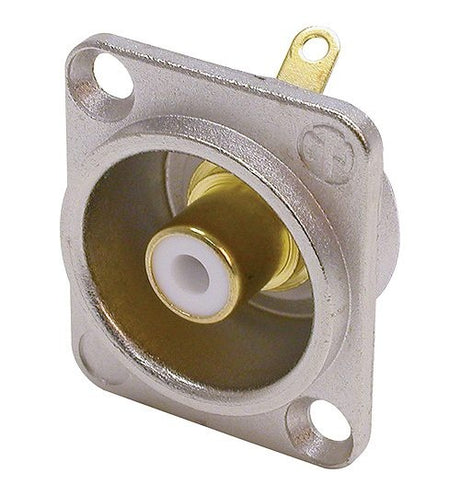

- Conectores de chasis de señal y multimedia para datos y vídeo en instalaciones AV
Tanto si construyes una caja de escenario sencilla, un panel de conexiones avanzado en el estudio o una instalación discreta en una sala de reuniones, casi siempre combinarás varios tipos de conectores de chasis para cubrir el audio, la alimentación y, si es necesario, las señales de control.
¿Qué es un conector de CC y cuándo se utilizan conectores de chasis de CC?
Un conector de CC se utiliza para corriente continua (Direct Current), normalmente en rangos de tensión como 5 V, 9 V, 12 V o 24 V para aparatos pequeños. En el mundo del audio, encontrarás conectores de CC, entre otros, en pedales, mezcladores pequeños, interfaces de audio, cajas de distribución y pequeños equipos AV.
Un conector de chasis de CC es simplemente una versión montada en panel de este conector, para disponer de una entrada o salida fija de CC en una unidad o un panel. Resulta útil cuando:
- Quieres llevar corriente continua desde una fuente de alimentación externa a varios pedales o dispositivos pequeños mediante un panel
- Quieres evitar cables adaptadores sueltos colgando directamente de los aparatos
- Quieres poder sustituir o reparar la fuente de alimentación sin abrir la carcasa
Los conectores de chasis de CC están disponibles en diferentes tamaños y configuraciones de polos, por lo que es importante hacer coincidir el tipo de conector, las dimensiones y la polaridad con el equipo que realmente vas a conectar.
Conectores de chasis en estudios de sonido, drumracks para directo e instalaciones
Los conectores de chasis resultan especialmente eficaces cuando forman parte de soluciones completas en estudios, drumracks para directo e instalaciones fijas. Un diseño de chasis bien planificado hace que tu día a día como técnico o músico sea más eficiente y ordenado.
En los estudios de sonido se suelen encontrar:
- Paneles de conexión en la parte frontal de un rack con conectores de chasis XLR y jack
- Paneles de pared con conectores de chasis para micrófonos en salas de grabación y cabinas de sonido
- Conectores de chasis para salidas de monitor, talkback y distribuidores de auriculares
En los drumracks para directo y los racks de touring, el objetivo suele ser lograr una configuración rápida y un funcionamiento fiable:
- Cajas de escenario con conectores de chasis robustos para numerosos canales

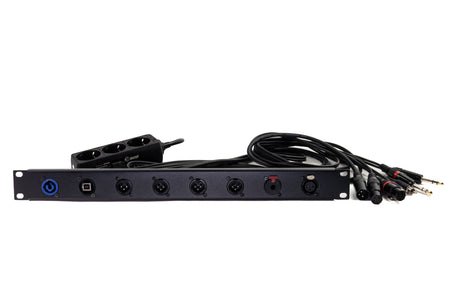

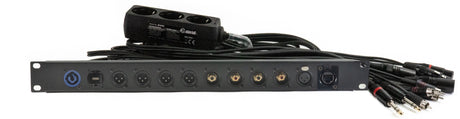

- Paneles para Rack que reúnen todas las conexiones y desconexiones en un solo lugar
- Entradas de alimentación y conectores de chasis de CC para la distribución en el armario rack
En instalaciones, por ejemplo en salas de conferencias, iglesias o teatros, es importante que la solución sea discreta y lógica. Aquí, los conectores de chasis en paneles de pared y cajas crean un resultado limpio y duradero que tanto técnicos como usuarios pueden comprender.
Materiales, calidad y superficies de contacto en los conectores de chasis
La calidad de un conector de chasis no depende únicamente de que encaje físicamente. Los materiales, las superficies de contacto y la construcción son muy importantes tanto para la calidad del sonido como para la durabilidad. Por eso, al elegir conectores de chasis, conviene prestar atención a las siguientes características:
- Material de la carcasa: una carcasa metálica suele ofrecer mayor resistencia mecánica y apantallamiento que el plástico puro
- Material de contacto: las aleaciones de cobre y los pines, posiblemente chapados en oro, proporcionan un contacto estable con el paso del tiempo
- Mecanismos de bloqueo: especialmente en tipos de conectores cuyos cables están sometidos a tirones y movimientos
- Aislamiento y apantallamiento: importantes con señales de audio balanceadas y tendidos de cable largos

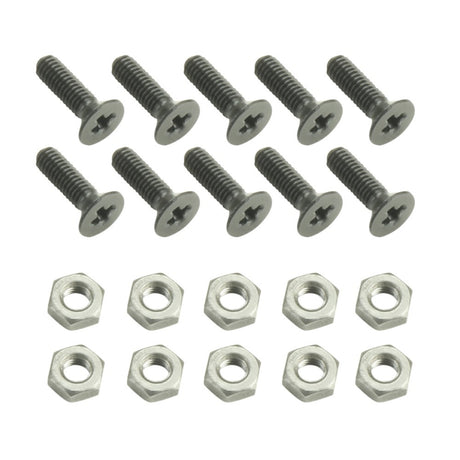

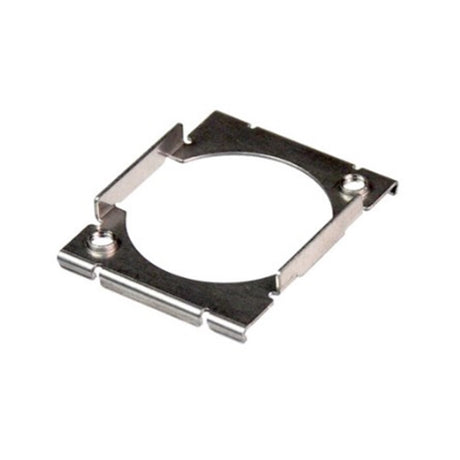

- Opciones de montaje: orificios para tornillos, abrazaderas o soluciones a presión para diferentes grosores de panel
Un conector de chasis de calidad reduce el ruido, minimiza la resistencia de contacto y disminuye el riesgo de conexiones incorrectas. Puede parecer un detalle pequeño, pero en un sistema grande son precisamente estos detalles los que suelen determinar su fiabilidad operativa.
