Introducción: ¿qué son los conectores de chasis?
Los conectores de chasis son conectores fijos montados en un gabinete, un panel de rack o un dispositivo, y facilitan una conexión segura y sencilla de cables a tu equipo de audio y AV. Mientras que un conector de cable normal está en el extremo de un cable suelto, un conector de chasis va integrado en la propia unidad, por ejemplo en una stagebox, un patch panel, un altavoz, un rack o una fuente de alimentación.
En la industria del audio y el escenario, los conectores de chasis se usan para todo: desde señales de micrófono y de línea hasta cables de altavoz y alimentación DC para equipos más pequeños. Al elegir los conectores de chasis adecuados, consigues un setup más robusto, menos roturas de cable y una instalación más profesional y ordenada. Por eso, los conectores de chasis son especialmente populares en instalaciones fijas, estudios, live-racks y soluciones de PA móviles.
¿Qué significa chasis y qué tiene que ver con los conectores?
La palabra chassis se usa para referirse al propio bastidor o gabinete de un equipo. Puede ser el gabinete metálico de un amplificador, la placa trasera de una stagebox o el frontal de un panel de rack. Cuando hablamos de conectores de chasis, por tanto, nos referimos a conectores montados de forma fija en ese bastidor, no a conectores sueltos al final de un cable.
En danés, muchos simplemente dirían gabinete, caja o rack, pero en un contexto técnico se usa chassis como denominación común. Por eso puedes encontrarte términos como chassis stik, chassi stik o conectores de montaje en panel, que en la práctica se refieren al mismo tipo de solución. Lo que tienen en común es que crean un punto de conexión fijo y profesional en tu sistema.
Definición de conectores de chasis en equipos de audio y AV
Un conector de chasis es un conector diseñado para atornillarse o fijarse con abrazadera a una placa, un gabinete o un rack. La parte del conector queda orientada hacia el exterior para que puedas conectar cables desde fuera, mientras que los puntos de soldadura o de tornillo están en el interior y se conectan al resto de tu sistema.
En la práctica, los conectores de chasis se usan, entre otras cosas, en:
- Stageboxes y patch panels para señales de micrófono y de línea
- Paneles de rack en estudios de audio, live-racks y touring-racks
- Cajas acústicas y gabinetes de amplificadores para cables de altavoz
- Entradas de alimentación y conectores DC en equipos de audio y AV más compactos
- Soluciones de instalación en paneles de pared y cajas en instalaciones fijas
La clave es que los conectores de chasis crean una interfaz coherente, estable y claramente definida entre tu equipo y tus cables. Esto facilita mucho tanto el uso diario como la detección de fallos.
Conectores de chasis vs. conectores de cable sueltos: ¿cuándo eliges cuál?
Muchos usuarios de audio empiezan con conectores de cable sueltos en cables normales. Funciona bien para configuraciones simples, pero rápidamente plantea desafíos cuando quieres crear soluciones más permanentes o flexibles. Ahí es donde entran en juego los conectores de chasis.
- Elige conectores de chasis cuando quieras crear paneles fijos, stageboxes o tomas de pared
- Elige conectores de chasis cuando quieras proteger los propios dispositivos del desgaste por conexiones y desconexiones frecuentes
- Elige conectores de chasis cuando quieras poder sustituir cables individuales rápidamente sin abrir el equipo
- Elige conectores de cable cuando solo necesites conectar dos dispositivos de forma temporal, sin panel ni rack
En una solución profesional, los conectores de chasis y los conectores de cable siempre trabajan juntos: el conector de chasis va en el aparato o el panel, mientras que el cable lleva un conector compatible en el otro extremo.
Tipos de conectores de chasis y uso en audio y AV
Existen muchos tipos de conectores de chasis, y están orientados a distintos tipos de señal y cargas. En contextos de audio y AV, normalmente te encontrarás las siguientes categorías principales:

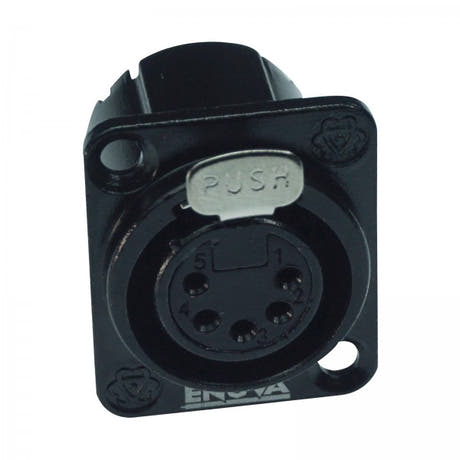

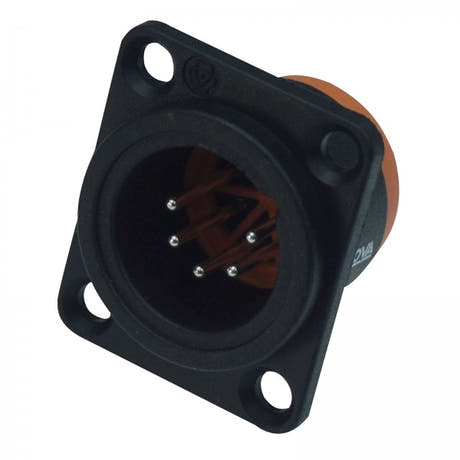

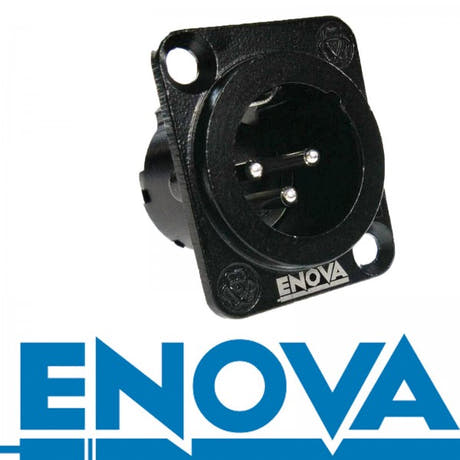

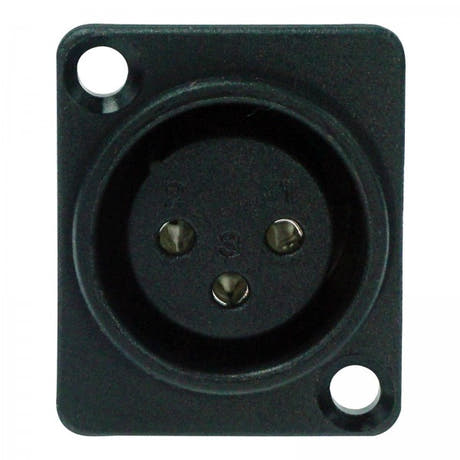

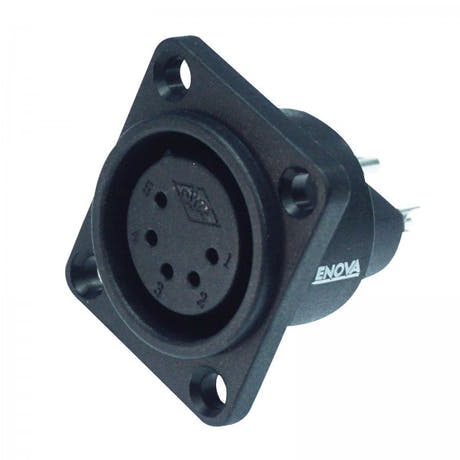

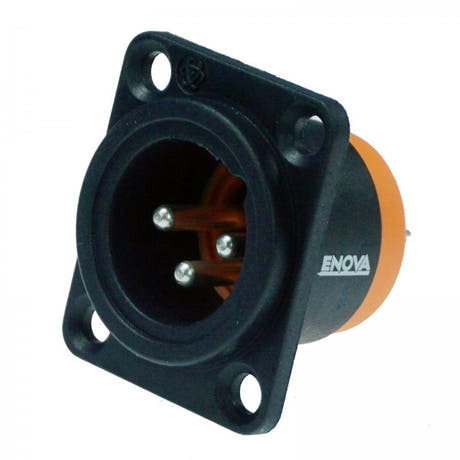

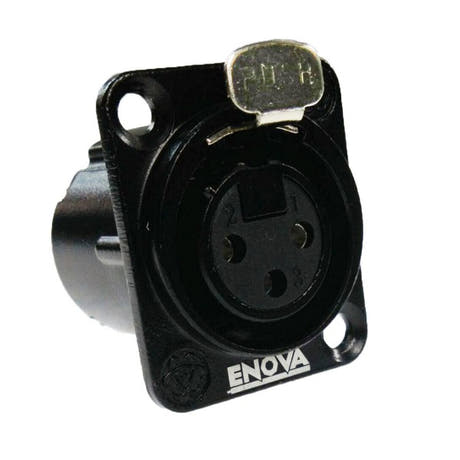

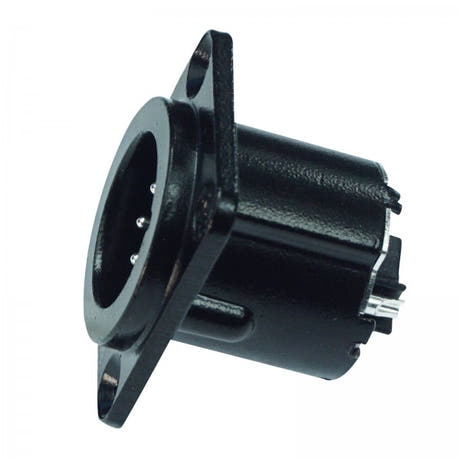

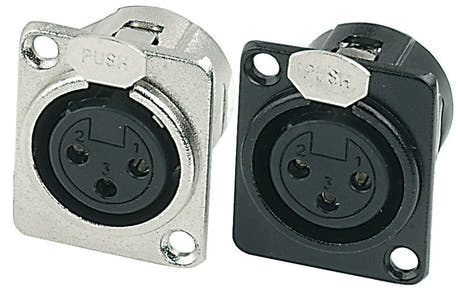

- Conectores de chasis XLR para señales balanceadas de micrófono y de línea
- Conectores de chasis jack para señales de instrumento y de línea (mono y estéreo)
- Conectores de chasis para altavoces para señales de altavoz de alta potencia
- Conectores de chasis relacionados con la alimentación para tensión de red o corriente DC
- Conectores de chasis de señal y multimedia para datos y vídeo en instalaciones AV
Tanto si construyes una stagebox sencilla, una pared de patch avanzada en el estudio o una instalación discreta en una sala de reuniones, casi siempre combinarás varios tipos de conectores de chasis para cubrir audio, alimentación y, si procede, señales de control.
¿Qué es un conector DC y cuándo se usan conectores de chasis DC?
Un conector DC se utiliza para corriente continua (Direct Current), normalmente en rangos de tensión como 5 V, 9 V, 12 V o 24 V para dispositivos pequeños. En el mundo del audio, encontrarás conectores DC en, entre otros, pedales, pequeños mixers, interfaces de audio, cajas de distribución y unidades AV compactas.
Un conector de chasis DC es simplemente una versión para montaje en panel de este conector, para que puedas tener una entrada o salida DC fija en un dispositivo o en un panel. Es útil cuando:
- Quiere llevar alimentación DC desde una fuente de alimentación externa a varios pedales o pequeños dispositivos a través de un panel
- Quiere evitar cables adaptadores sueltos que cuelgan directamente de los aparatos
- Quiere poder sustituir o realizar el mantenimiento de la fuente de alimentación sin abrir la carcasa
Los conectores de chasis DC existen en distintos tamaños y configuraciones de polos, por lo que es importante que el tipo de conector, las dimensiones y la polaridad coincidan con el equipo que realmente vas a conectar.
Conectores de chasis en estudios de sonido, live-racks e instalaciones
Los conectores de chasis se vuelven especialmente robustos cuando forman parte de soluciones bien integradas en estudios, live-racks e instalaciones fijas. Un diseño de chasis bien pensado hace que tu día a día como técnico o músico sea más eficiente y fácil de gestionar.
En los estudios de sonido se ve a menudo:
- Patch panels en la parte frontal de un rack con conectores de chasis XLR y jack
- Paneles de pared con conectores de chasis para micrófonos en salas de grabación y cabinas acústicas
- Conectores de chasis para salidas de monitor, talkback y distribuidores de auriculares
En racks de live y de touring, el enfoque suele estar en una configuración rápida y alta fiabilidad operativa:
- Stageboxes con conectores de chasis robustos para muchos canales
- Paneles de rack que reúnen todas las conexiones y desconexiones en un solo lugar
- Entradas de alimentación y conectores de chasis DC para distribución en el armario rack
En instalaciones, por ejemplo en salas de conferencias, iglesias o teatros, es importante que la solución sea tanto discreta como lógica. Aquí, los conectores de chasis en paneles de pared y cajas crean un resultado limpio y duradero, que tanto técnicos como usuarios pueden entender.
