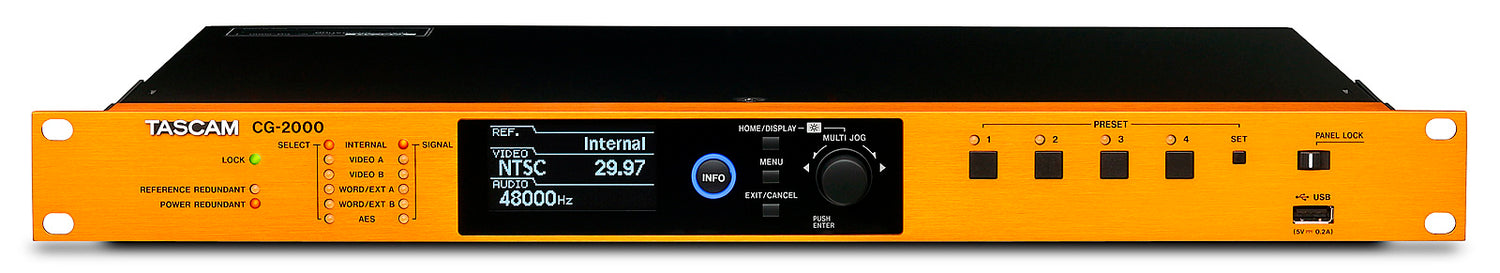

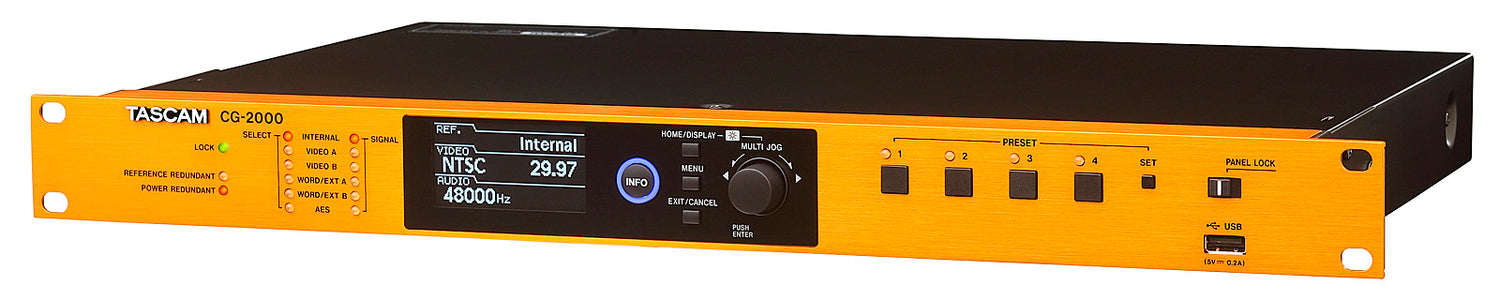

Tascam CG-2000 reloj maestro word clock

Generador maestro de word clock Tascam CG-2000

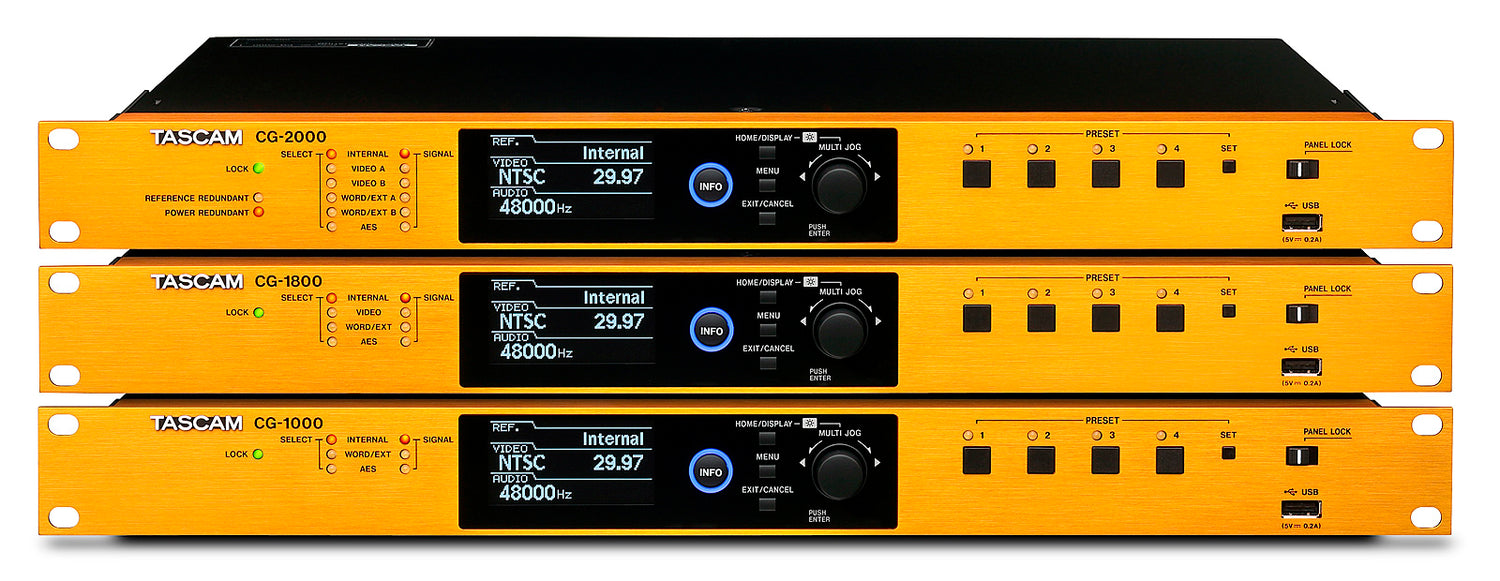

Los generadores de reloj maestro de la serie CG se basan en un oscilador de cristal de alta precisión, gestión del jitter y reenganche impecable para lograr una precisión de reloj ultraalta. CG-2000 está diseñado para broadcasting y postproducción, CG-1800 para sistemas de sincronización de vídeo/ audio pequeños y grandes, y CG-1000 para estudios de grabación, audio en directo y músicos profesionales. El oscilador de cristal es el corazón del generador de reloj. Cada modelo ofrece un OCXO (oscilador de cristal controlado por horno), que proporciona una gran precisión y no se ve afectado por la temperatura ambiental. Con una frecuencia de reloj de 0,01 ppm, superior a la del TCXO (oscilador de cristal compensado por temperatura), estas unidades son perfectas para crear sistemas de sincronización de alta precisión, con una estabilidad de frecuencia de salida word de ±0,005 ppm o inferior al día. Cada modelo está equipado con una entrada compatible con una señal de 10-MHz. Esto permite conectarlos a un reloj de rubidio o a un reloj GPS, que ofrece una precisión aún mayor.

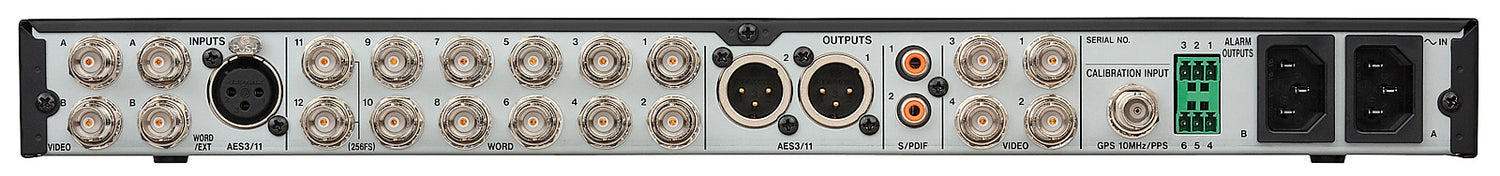

Entradas y salidas

ENTRADA DE VÍDEO
Conector BNC
Nivel de entrada
0.5-2.0 Vp-p
Impedancia de entrada
75 ohm (se puede activar/desactivar en el menú)
Formato de entrada
Ráfaga negra de vídeo SD: NTSC (RS-170A), PAL (ITU-R624)
Sincronización compuesta de vídeo SD: NTSC B/W (RS-170)
Vídeo HD de tres niveles:
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)
Desviación de frecuencia permitida
±10 ppm

ENTRADAS WORD/EXT
Conector BNC
Nivel de entrada
0.5-5.0 Vp-p
Impedancia de entrada
75/50 ohm (se puede ajustar a 75/50/AF en el menú)
Frecuencias compatibles
WORD CLOCK: 32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN compatible únicamente cuando se selecciona 48/96/192 kHz)
ATOM: 10.0 MHz
GPS: 10.0 MHz
Desviación de frecuencia permitida
±10 ppm

ENTRADA AES3/11
XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Nivel de entrada
0.2-10 Vp-p
Impedancia de entrada
110 ohm
Formato
AES11-2003, AES3-2003, IEC60958-4
Frecuencias compatibles
32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN compatible únicamente cuando se selecciona 48/96/192 kHz)
Desviación de frecuencia permitida
±10 ppm

ENTRADA DE CALIBRACIÓN
Conector BNC
Nivel de entrada
0.5-5.0 Vp-p
Impedancia de entrada
50 ohm (se puede activar/desactivar en el menú)
Frecuencias compatibles
ATOM: 10.0 MHz
GPS: 10.0 MHz, PPS

SALIDAS DE VÍDEO
Conector BNC
Impedancia de salida
75 ohm
Formato de salida
Ráfaga negra de vídeo SD: NTSC (RS-170A), PAL (ITU-R624)
Sincronización compuesta de vídeo SD: NTSC B/W (RS-170)
Vídeo HD de tres niveles:
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)

SALIDAS WORD
Conector BNC
Nivel de salida
1.0-3.5 Vp-p (se puede ajustar en pasos de 0.5V en el menú)
Impedancia de salida
75 ohm
Frecuencias compatibles
32/44.1/48/88.2/96/176.4/192 kHz
11.2896/12.288 MHz (Super Clock, solo conector 11/12)
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN compatible únicamente cuando se selecciona 48/96/192 kHz)

SALIDAS AES3/11
XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Nivel de salida
2.5 Vp-p
Impedancia de salida
110 ohm
Formato
AES11-2003, AES3-2003, IEC60958-4
Frecuencias compatibles
32/44.1/48/88.2/96/176.4/192 kHz

SALIDAS S/PDIF
Conector RCA
Nivel de salida
0.5 Vpp
Impedancia de salida
75 ohm
Formato
IEC 60958-3 (SPDIF)
Frecuencias compatibles
32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN compatible únicamente cuando se selecciona 48/96/192 kHz)

SALIDA DE ALARMA (solo CG-2000)
Conector Euroblock de 6 pines
Formato de salida
Colector abierto
Impedancia de salida
10 ohm
Rigidez dieléctrica
20 V
Corriente máxima de salida
50 mA

Rendimiento
Oscilador interno
OCXO (oscilador de cristal controlado por horno)
Desviación de frecuencia permitida
±0.01 ppm (valor ajustado al enviarse nuevo de fábrica)
Características de frecuencia-temperatura
±0.05 ppm (0 to 40 ºC)
Estabilidad de frecuencia a largo plazo
±0.005 ppm (diaria)
±0.5 ppm (anual)

Alimentación y otras especificaciones
Alimentación
100-240 V
Consumo de energía
14 W
Dimensiones externas (an × al × pr)
483 mm × 44 mm × 310 mm
Peso
3.3 kg
Rango de temperatura de funcionamiento
0-40 °C

Nivel de salida: 0.5 Vpp
Impedancia de salida: 75 ohm
Formato: IEC 60958-3 (SPDIF)
Frecuencias compatibles: 32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN compatible únicamente cuando se selecciona 48/96/192 kHz)

SALIDA DE ALARMA (solo CG-2000): Conector Euroblock de 6 pines
Formato de salida: Colector abierto
Impedancia de salida: 10 ohm
Rigidez dieléctrica: 20 V
Corriente máxima de salida: 50 mA
Oscilador interno: OCXO (oscilador de cristal controlado por horno)
Desviación de frecuencia permitida: ±0.01 ppm (valor ajustado al enviarse nuevo de fábrica)
Características de frecuencia-temperatura: ±0.05 ppm (0 to 40 ºC)
Estabilidad de frecuencia a largo plazo: ±0.005 ppm (diaria), ±0.5 ppm (anual)
Alimentación: 100-240 V
Consumo de energía: CG-2000: 14 W, CG-1800: 11.5 W, CG-1000: 10 W
Dimensiones externas (An x Al x Pr): 483 x 44 x 310 mm
Peso: CG-2000: 3.3 kg, CG-1800: 3.2 kg, CG-1000: 3.1 kg
Rango de temperatura de funcionamiento: 0-40 °C
