Tascam CG-1800 reloj maestro word clock

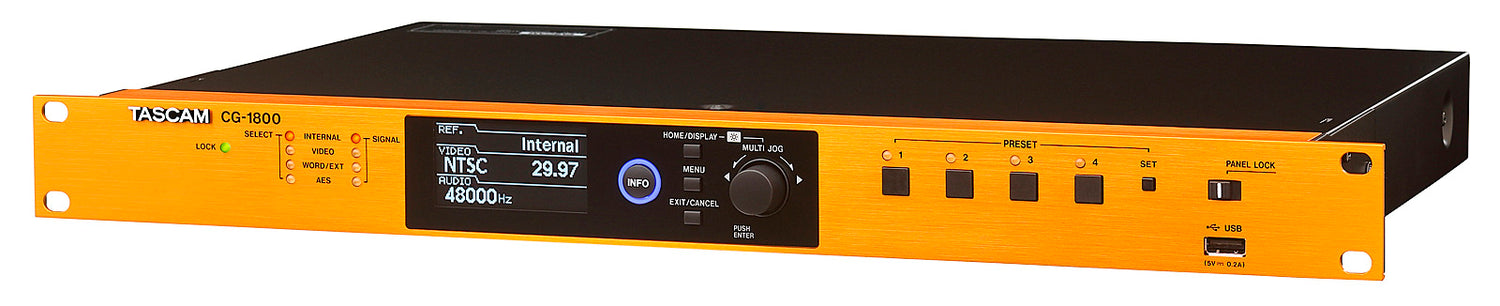

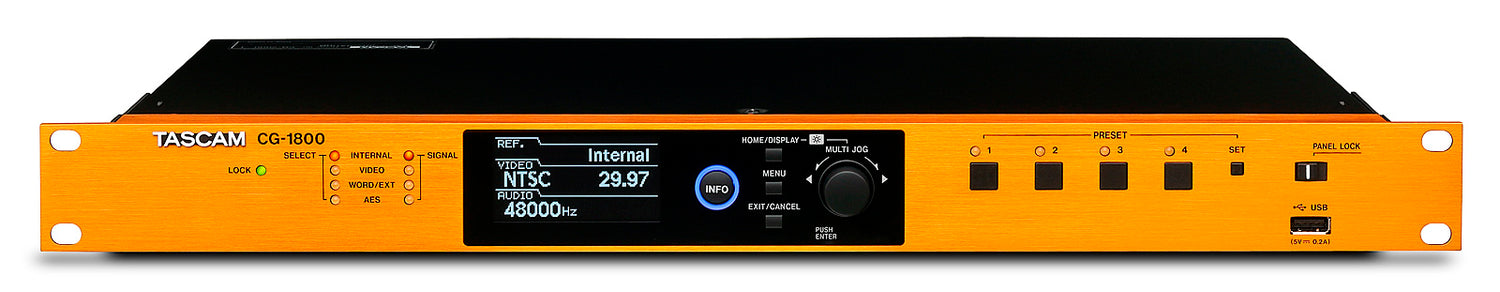

Tascam CG-1800 Word Clock Master

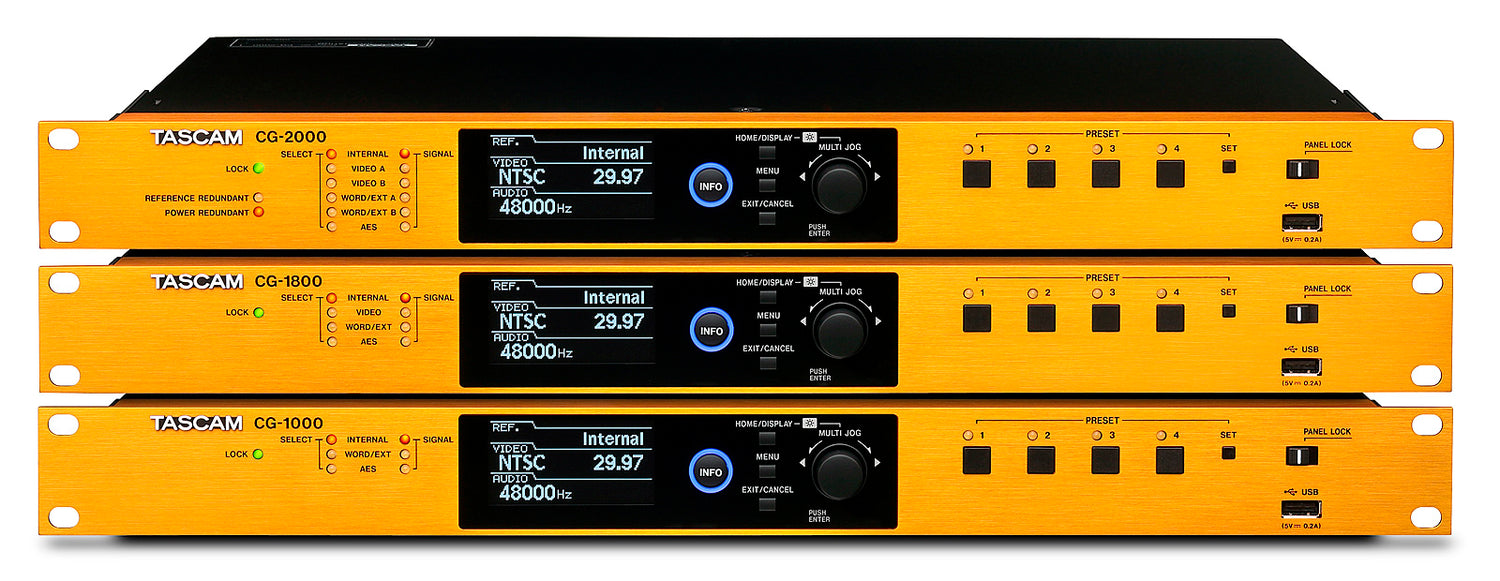

Los generadores de reloj master de la serie CG se basan en un oscilador de cristal de alta precisión, gestión del jitter y reenganche perfecto para una precisión de reloj ultraalta. CG-2000 está diseñado para broadcasting y postproducción, CG-1800 para sistemas de sincronización de vídeo/audio pequeños y grandes, y CG-1000 para estudios de grabación, sonido en directo y músicos profesionales. El oscilador de cristal es el corazón del generador de reloj. Cada modelo ofrece un OCXO (oven-controlled crystal oscillator), que proporciona una gran precisión y no se ve afectado por la temperatura ambiente. Con una frecuencia de reloj de 0,01 ppm*1, que supera a la de un TCXO (temperature-compensated crystal oscillator), estas unidades son perfectas para crear sistemas de sincronización de alta precisión, con una estabilidad de frecuencia de salida word de ±0,005 ppm o menos por día. Cada modelo está equipado con una entrada compatible con una señal de 10-MHz. Esto permite conectarlos a un reloj de rubidio o a un reloj GPS, proporcionando una precisión aún mayor.

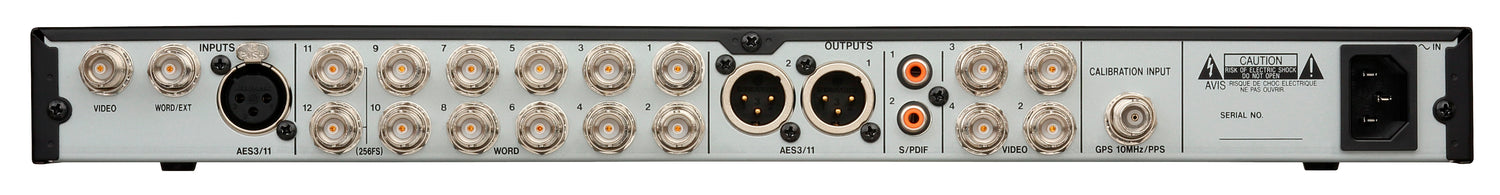

Entradas y salidas

ENTRADA DE VÍDEO
Conector BNC
Nivel de entrada 0.5–2.0 Vp-p
Impedancia de entrada de 75 Ohm activable/desactivable en el menú
Formato de entrada
Vídeo SD black burst NTSC (RS-170A), PAL (ITU-R624)
Vídeo SD sincronización compuesta NTSC B/W (RS-170)
Vídeo HD tri-level
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)
Desviación de frecuencia permitida ±10 ppm

ENTRADAS WORD/EXT
Conector BNC
Nivel de entrada 0.5–5.0 Vp-p
Impedancia de entrada de 75/50 Ohm, ajustable a 75/50/OFF en el menú
Frecuencias compatibles
WORD CLOCK 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN solo compatible cuando se selecciona 48/96/192 kHz
ATOM 10.0 MHz
GPS 10.0 MHz
Desviación de frecuencia permitida ±10 ppm

ENTRADA AES3/11
XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Nivel de entrada 0.2–10 Vp-p
Impedancia de entrada 110 Ohm
Formato AES11-2003, AES3-2003, IEC60958-4
Frecuencias compatibles 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN solo compatible cuando se selecciona 48/96/192 kHz
Desviación de frecuencia permitida ±10 ppm

ENTRADA DE CALIBRACIÓN
Conector BNC
Nivel de entrada 0.5–5.0 Vp-p
Impedancia de entrada de 50 Ohm activable/desactivable en el menú
Frecuencias compatibles
ATOM 10.0 MHz
GPS 10.0 MHz, PPS

SALIDAS DE VÍDEO
Conector BNC
Impedancia de salida 75 Ohm
Formato de salida
Vídeo SD black burst NTSC (RS-170A), PAL (ITU-R624)
Vídeo SD sincronización compuesta NTSC B/W (RS-170)
Vídeo HD tri-level
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)

SALIDAS WORD
Conector BNC
Nivel de salida 1.0–3.5 Vp-p, ajustable en pasos de 0.5V en el menú
Impedancia de salida 75 Ohm
Frecuencias compatibles
32/44.1/48/88.2/96/176.4/192 kHz
11.2896/12.288 MHz (Super Clock, solo conexión 11/12)
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN solo compatible cuando se selecciona 48/96/192 kHz

SALIDAS AES3/11
XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Nivel de salida 2.5 Vp-p
Impedancia de salida 110 Ohm
Formato AES11-2003, AES3-2003, IEC60958-4
Frecuencias compatibles 32/44.1/48/88.2/96/176.4/192 kHz

SALIDAS S/PDIF
Conector RCA
Nivel de salida 0.5 Vpp
Impedancia de salida 75 Ohm
Formato IEC 60958-3 (SPDIF)
Frecuencias compatibles 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN solo compatible cuando se selecciona 48/96/192 kHz

SALIDA DE ALARMA (solo CG-2000)
Conector Euroblock de 6 pines
Formato de salida Colector abierto
Impedancia de salida 10 Ohm
Rigidez dieléctrica 20 V
Corriente máxima de salida 50 mA

Oscilador interno
OCXO (oven-controlled crystal oscillator)
Desviación de frecuencia permitida ±0.01 ppm (valor ajustado de fábrica)
Características de temperatura de frecuencia ±0.05 ppm (0 a 40 ºC)
Estabilidad de frecuencia a largo plazo ±0.005 ppm (diaria)
±0.5 ppm (anual)

Alimentación y otras especificaciones
Alimentación 100–240 V
Consumo CG-2000 14 W, CG-1800 11.5 W, CG-1000 10 W
Dimensiones externas (W x H x D) 483 mm x 44 mm x 310 mm
Peso CG-2000 3.3 kg, CG-1800 3.2 kg, CG-1000 3.1 kg
Rango de temperatura de funcionamiento 0–40 °C
