Cranborne Audio 500R8

Características principales

Interfaz USB 2.0 audio de 28 entradas/30 salidas

• Interfaz USB 2.0 de baja latencia, con alta estabilidad y compatibilidad con una amplia variedad de dispositivos PC/macOS.
• E/S ADAT (16/16 canales @ 44.1/48kHz, 8/8 canales @ 88.2/96kHz)
• E/S S/PDIF
• E/S MIDI de 5 pines

Conversión A/D de alto rendimiento

• Rango dinámico: 121dB ponderado A, método AES17, 20Hz - 20kHz
• Respuesta en frecuencia: -1dB, 2.2Hz a >80kHz
• THD+N: <0.00032% (-110dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, ponderado A
• Nivel máximo de entrada: +24dBu

Conversión D/A de alto rendimiento

• Rango dinámico: 121dB ponderado A, método AES17, 20Hz - 20kHz
• Respuesta en frecuencia: -1dB, <1Hz a >61kHz
• THD+N: <0.0003% (-110.5dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, ponderado A
• Nivel máximo de salida: +24dBu

Reloj interno maestro de calidad de referencia

• Capaz de funcionar a 44.1, 48, 88.2, 96, 176.4 y 192kHz
• <0.5ps de jitter
• Entrada y salida Word Clock dedicadas mediante BNC
• Opciones de sincronización externa mediante Word Clock BNC, S/PDIF o ADAT

Controlador de monitor con talkback

• Conmutación de altavoces A/B, comprobación Mono, Dim, Mute y medidor de picos de 28 segmentos
• Entrada de talkback dedicada con alimentación phantom, activación push-to-talk y enrutamiento automático a todas las salidas de auriculares y conexiones C.A.S.T.
• Controles de acceso sencillo e iluminados en el panel frontal para todas las funciones del controlador de monitor.

Mezclador de suma analógico

• Mezclador de suma analógico de 8 a 2 con 26.5dBu de margen dinámico, ADC dedicado y salidas jack balanceadas de 1/4"
• Puerto de enlace C.A.S.T. para ampliar el mezclador de suma a 16 a 2 mediante Cranborne Audio 500ADAT

Mezclador de artista sin latencia

• Mezclador de artista analógico sin latencia, con controles físicos de nivel/panoramización por canal y controles de mezcla del retorno del DAW
• 2 salidas de auriculares de alta potencia con controles independientes de mezcla y nivel

Salidas de auriculares de calidad de referencia

• THD+N: <0.0006% (-104.4dB) @ 20dBu, 1kHz, ponderado A, carga de 300ohm
• Potencia de salida (1kHz): 250mW x 2 @ 600 ohms, 650mW x 2 @ 220 ohms, 1.21W x 2 @ 100 ohms, 500mW x 2 @ 32 ohms
• Respuesta en frecuencia: 1dB, <1Hz a >70kHz

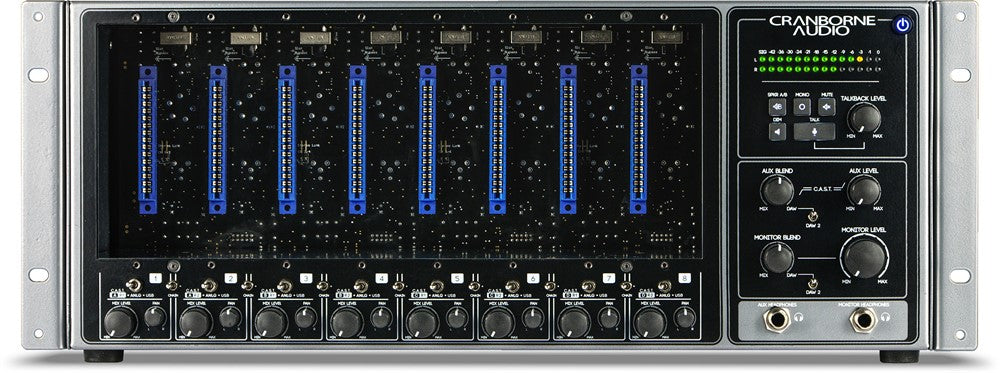

rack de 8 ranuras 500 series de alta corriente

• 250mA de corriente por ranura, con 2A en total para todas las ranuras
• Entradas XLR, salidas de línea XLR e Inserts TRS (pre-ADC) por ranura 500 series
• Opciones de conmutación de fuente del módulo para enviar señales analógicas, USB o C.A.S.T. externas a través de tus módulos 500 series favoritos
• Interruptores de bypass del módulo por ranura, que permiten utilizar 500R8 sin módulos 500 series insertados.

Compatible con C.A.S.T.

• Puertos C.A.S.T. por canal para reubicar la E/S analógica por el estudio utilizando cajas de distribución C.A.S.T. pasivas o activas mediante Cat 5 apantallado estándar

Fuente de alimentación externa con bloqueo de 24v, 5a

• Fuente de alimentación externa para mejorar el rendimiento del audio analógico y la disipación térmica.

Diseñado y desarrollado en el Reino Unido

• Cada 500R8 se prueba exhaustivamente por un equipo de ingenieros especializados para garantizar su fiabilidad y consistencia.

500R8

500R8 es la pieza central del estudio moderno. Es una interfaz USB audio de 28 entradas/30 salidas que combina un rack 500 series y conversión AD/DA de alto rendimiento con toda la conectividad necesaria en un estudio profesional o doméstico moderno. k

500R8 es la pieza central del estudio moderno. Es una interfaz USB audio de 28 entradas/30 salidas que combina un rack 500 series y conversión AD/DA de alto rendimiento con toda la conectividad necesaria en un estudio profesional o doméstico moderno.

500R8 incorpora los elementos esenciales de estudio que necesitas para construir tu estudio ideal, como un mezclador de suma analógico de 8 a 2 con amplio margen dinámico, un controlador de monitor completo con función de talkback, una interfaz ADAT de 16 entradas/16 salidas, además de un mezclador de artista analógico sin latencia con salidas de auriculares de alta potencia y calidad de referencia.

Lo mejor del carácter analógico, gracias a 500 series

Al aprovechar el amplio y creciente mercado de 500 series, puedes configurar tu 500R8 para adaptarlo a tus preferencias de sonido analógico. Al instalar tus módulos 500 series favoritos en las 8 ranuras 500 series disponibles, puedes crear tu etapa frontal/preamplificador analógica definitiva, que puede grabarse multipista directamente en tu DAW.

Llena 500R8 de preamplificadores vintage para grabar drums. Llena 500R8 de preamplificadores limpios y transparentes para grabar cuerdas. Llena 500R8 de módulos de preamplificador, EQ y compresor para crear tus propias tiras de canal analógicas custom. Las posibilidades son infinitas y cada 500R8 es único para tu sonido.

La integración de módulos 500 series en tu flujo de trabajo no termina después de la grabación. Los interruptores de fuente de módulo dedicados para cada ranura 500 series te permiten enviar canales USB desde tu DAW a 500R8, a través de los 8 módulos 500 series instalados, y de vuelta a tu DAW para grabarlos (con ese «mojo» analógico aplicado). Piensa en 500R8 como un banco de 8 plug-ins analógicos externos.

Para un enfoque de mezcla más práctico y completamente analógico, 500R8 también incorpora un mezclador de suma analógico de 8 a 2 con amplio margen dinámico y controles dedicados de nivel y panoramización, que puedes utilizar para crear tu propia mezcla analógica con amplio margen dinámico antes de grabarla de nuevo en tu DAW mediante las entradas USB dedicadas 9/10.

Precisión digital

Para capturar cada matiz sutil de tu señal analógica, 500R8 incorpora conversión AD/DA de clase de referencia con un rango dinámico de 121dB (ponderado A) y THD+N de <0.00032% (@ -4dBFS, 1kHz, ponderado A), todo ello controlado por el reloj interno de referencia maestra de 500R8, con <0.5 picosegundos de jitter.

La combinación de un reloj de gran precisión y bajo jitter con una conversión digital de alto rendimiento garantiza que cada matiz del carácter analógico se capture con el máximo detalle, sin artefactos digitales no deseados del proceso de conversión y con un amplio rango dinámico gracias al diseño analógico de 500R8, con amplio margen dinámico y bajo nivel de ruido.

La interfaz USB 2.0 audio de Cranborne Audio proporciona un alto número de canales y un rendimiento de baja latencia, además de ser compatible con todos los dispositivos PC/macOS, con una estabilidad y longevidad incomparables. 500R8 es compatible con Core audio en macOS o incorpora un panel de control ligero para equipos Windows que utiliza la menor cantidad posible de recursos de CPU, para dejarte más potencia para los plug-ins de tu sesión del DAW.

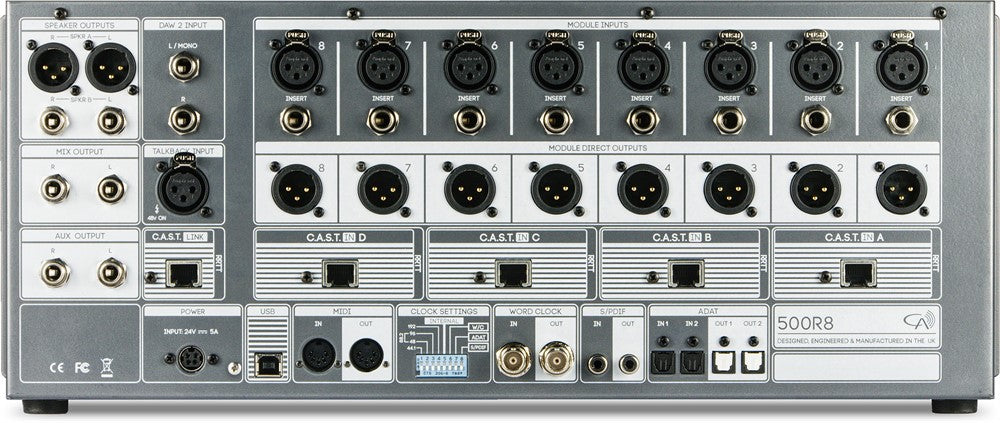

Conecta 500R8 a tu dispositivo PC/macOS y tu DAW reconocerá una interfaz USB audio completa de 28 entradas y 30 salidas. 500R8 también incluye un conjunto completo de E/S MIDI de 5 pines, E/S ADAT, E/S Word Clock mediante BNC y E/S S/PDIF para garantizar toda la conectividad digital de tu estudio.

Controlador de monitor

500R8 incorpora un controlador de monitor completo con conectividad para dos pares de monitores de estudio. Además de la conmutación fluida entre ambos pares de monitores de estudio, incluye un botón Mono que suma los canales L-R para comprobar la compatibilidad mono, un interruptor DIM que reduce el volumen de los altavoces en 12dB para conversaciones relajadas durante las grabaciones y un interruptor de mute de los altavoces para cuando grabas con auriculares.

500R8 también incorpora una sección de Talkback completa con entrada XLR, alimentación phantom de 48v, funcionamiento push-to-talk y enrutamiento automático de la señal a todas las salidas C.A.S.T. y de auriculares conectadas al sistema.

Mezclador de suma

La suma analógica puede aportar a tu mezcla el toque final de carácter analógico necesario para lograr resultados sonoros profesionales y pulidos. Lo que hace tan especial al mezclador de suma de 8 a 2 canales de 500R8 es que está situado después de las 8 ranuras 500 series, lo que te permite insertar módulos de saturación o de «compresión de bus» sutil y crear una mezcla estéreo utilizando los controles analógicos dedicados de nivel y panoramización de 500R8 situados debajo de cada módulo. El mezclador de suma de 500R8 también cuenta con un convertidor dedicado que puede utilizarse para grabar tu mezcla estéreo en tu DAW mediante las entradas USB 9/10, con un enorme margen dinámico de +24dBu.

Mezclador de artista sin latencia

500R8 se aleja de los engorrosos mezcladores de software «virtuales» y vuelve a poner la mezcla al alcance de tus manos. Utilizando el mezclador de suma analógico de 500R8 con amplio margen dinámico, puedes crear mezclas completamente analógicas y sin latencia de fuentes en directo, combinarlas con rutas de reproducción USB independientes y enviarlas directamente a los músicos que están grabando mediante C.A.S.T. o las salidas de auriculares locales.

Equipado con C.A.S.T.

C.A.S.T. significa Cat 5 Analogue Snake Transport y permite gestionar los cables de forma organizada y económica en todo el estudio. C.A.S.T. reutiliza cables de red Cat5 apantallados disponibles comercialmente para transportar 4 canales de audio analógico balanceado a través de un solo cable.

500R8 dispone de 4 puertos C.A.S.T. IN que permiten conectar cajas de distribución compatibles con C.A.S.T. (como Cranborne Audio N22 y N22H) a 500R8 y reubicar la E/S analógica donde sea necesario en el estudio.

Conecta las fuentes de micrófono/línea a la caja de distribución C.A.S.T. y esa señal viajará por el cable Cat 5 directamente a los módulos instalados en 500R8. Al mismo tiempo, la mezcla analógica creada en 500R8 se envía por el mismo cable a la caja de distribución conectada. Esto permite una conectividad de audio analógico fluida entre la sala de control, la sala de directo, la cabina vocal o el dormitorio de al lado.

C.A.S.T. es 100% analógico y no requiere configuración para funcionar. Puede funcionar fácilmente a distancias de hasta 100m cuando se utiliza cable Cat 6e o Cat 7, y una infraestructura completa de cableado de estudio cat 5 cuesta una fracción de lo que costaría un multicable analógico. Sin configuración. Sin latencia. Sin complicaciones. Y suena genial.

Diseñado y desarrollado en el Reino Unido

Para garantizar que cada producto que lleva el nombre de Cranborne Audio sea digno de entornos de estudio grandes o pequeños, todos los 500R8 se fabrican en el Reino Unido bajo la atenta supervisión de la empresa. 500R8 se ensambla cuidadosamente por personal cualificado, con una enorme atención al detalle, y cada producto es probado exhaustivamente por un ingeniero especializado antes de enviarse a destinos de todo el mundo.
