Truss cuadrado (Quad truss)

Truss cuadrado y Quad Truss para escenarios, iluminación y eventos

El truss cuadrado, también llamado Quad Truss, es un perfil de truss tridimensional con cuatro tubos principales paralelos. La construcción proporciona cuatro lados uniformes y hace que el perfil sea adecuado para puentes de iluminación, estructuras de escenarios, stands de ferias e instalaciones técnicas.

En la selección actual encontrarás elementos de truss cuadrados de Alutruss y DNA en diferentes longitudes y diseños. Antes de elegir un truss, debes tener en cuenta el tamaño de la construcción, la carga, los soportes y el sistema de conexión utilizado.

Consulta también la selección completa de alutruss.

¿Qué es Quad Truss?

Quad Truss consta de cuatro tubos principales que, vistos desde el extremo, forman un cuadrado o rectángulo. Los tubos principales están conectados mediante tubos diagonales que estabilizan el perfil y distribuyen las fuerzas por toda la construcción.

Los cuatro lados ofrecen más posibilidades para montar iluminación, soportes y otros equipos compatibles. Al mismo tiempo, esto hace que el perfil sea adecuado para construcciones en las que el truss puede verse desde varios ángulos.

¿Para qué se utiliza el truss cuadrado?

Quad Truss se utiliza, entre otras cosas, para:

• Puentes de iluminación sobre escenarios y pistas de baile.
• Estructuras para stands de ferias y exposiciones.
• Montajes de DJ y eventos.
• Carteles, pancartas e instalaciones visuales.
• Construcciones técnicas en tiendas y showrooms.
• Estructuras independientes o suspendidas.

La construcción concreta debe dimensionarse siempre según los datos de carga del fabricante y las condiciones locales.

Series actuales de Quad Truss

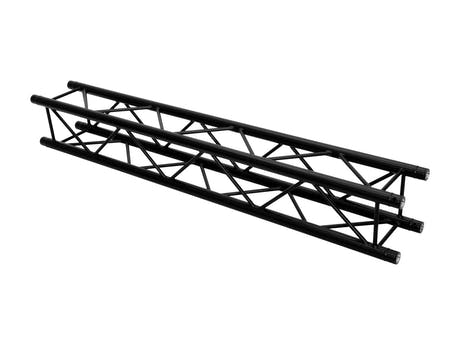

Alutruss QUADLOCK 6082

La selección activa de Alutruss QUADLOCK 6082 incluye elementos de truss rectos en longitudes de 1, 1,5 y 3 metros.

Las diferentes longitudes pueden utilizarse para adaptar la construcción a la anchura o altura deseada. Los elementos más cortos ofrecen más posibilidades de combinación, mientras que las secciones más largas pueden reducir el número de uniones.

La colección también incluye una placa final Alutruss QUADLOCK de 50 x 50 cm. Una placa final puede utilizarse como terminación o pieza de montaje en una construcción compatible, según el uso previsto.

DNA TB4 en negro

La serie DNA TB4 incluye actualmente elementos de truss cuadrados negros en longitudes de 1, 1,5 y 2 metros.

La superficie negra puede ser relevante en montajes en los que se desea que el truss resulte más discreto junto a fondos de escenario oscuros, equipos de iluminación o instalaciones negras.

DNA TB4 y Alutruss QUADLOCK son series de productos independientes. Por lo tanto, los elementos no deben combinarse a menos que la compatibilidad esté documentada.

Elección de la longitud del truss

La elección de la longitud depende tanto de la construcción como de los aspectos prácticos relacionados con el transporte, el almacenamiento y el montaje.

Elementos de truss más cortos

Las secciones más cortas pueden ser una ventaja cuando:

• La construcción debe adaptarse a diferentes espacios.
• El truss se transporta con frecuencia.
• El espacio de almacenamiento es limitado.
• Se necesitan más combinaciones posibles.

Elementos de truss más largos

Las secciones más largas pueden reducir el número de conexiones en un tramo recto. Sin embargo, requieren más espacio durante el transporte y pueden ser más difíciles de manejar sin ayuda.

Una sección más larga no significa automáticamente que la construcción pueda soportar más peso. La carga depende, entre otras cosas, de la luz y de la ubicación del equipo montado.

¿Quad Truss o Tri Truss?

La elección entre un truss cuadrado y uno triangular depende de la geometría de la construcción, la carga y las necesidades de montaje.

Quad Truss puede ser relevante cuando deseas:

• Cuatro lados de montaje uniformes.
• Un perfil simétrico.
• La posibilidad de realizar construcciones visibles desde varios ángulos.
• Acceso a esquinas y conexiones compatibles en varias direcciones.

El truss triangular tiene tres tubos principales y puede ser una alternativa cuando un perfil algo más pequeño se adapta mejor a la construcción.

Para construcciones planas más ligeras, también puedes consultar Bi Truss.

Montaje y compatibilidad

Los elementos de truss se ensamblan con conectores, pasadores, splitters u otras piezas de conexión desarrolladas para la serie concreta.

Los trusses de diferentes fabricantes o series no deben combinarse únicamente basándose en las dimensiones exteriores del perfil. Puede haber diferencias, entre otras cosas, en:

• El diámetro de los tubos principales.
• La distancia entre los tubos.
• El diseño de los conectores.
• Los pasadores y sistemas de bloqueo.
• El tipo de aluminio y la construcción.
• Los datos de carga.

Consulta siempre la descripción del producto para comprobar qué piezas de conexión se incluyen y cuáles deben pedirse por separado.

Encontrarás más piezas de conexión y montaje en accesorios Alutruss.

Carga y luz

La carga permitida para una construcción Quad Truss depende, entre otras cosas, de:

• La serie del truss.
• La longitud de cada elemento.
• La luz libre total.
• El número y la ubicación de los soportes.
• El número de uniones.
• La ubicación del equipo montado.
• Si la carga está distribuida o concentrada.

Una carga distribuida uniformemente afecta al truss de forma diferente que una carga puntual pesada concentrada en un solo lugar. Por eso, la carga permitida debe evaluarse siempre según la documentación técnica del fabricante.

Construcciones independientes y suspendidas

Las construcciones independientes requieren una base estable, un soporte adecuado y, eventualmente, lastre. La construcción debe evaluarse teniendo en cuenta la altura, la anchura y el riesgo de vuelco.

En el caso de un truss suspendido, todos los puntos de suspensión, soportes y componentes de seguridad deben dimensionarse para la carga concreta. Esto se aplica tanto al truss como a todo el equipo montado en la construcción.

Consulta los componentes relevantes en cadenas y mosquetones.

Montaje de iluminación y equipos

Las luces, pantallas y demás equipos técnicos deben montarse con clamps o soportes adecuados al diámetro de los tubos principales.

Los soportes deben poder cerrarse correctamente sin deformar el tubo. El equipo situado sobre personas debe asegurarse de acuerdo con los requisitos vigentes y las instrucciones del fabricante.

Durante la planificación, el peso debe distribuirse de la forma más adecuada posible y mantenerse dentro de la capacidad documentada de la construcción.

Control antes del montaje

Los elementos de truss y las piezas de conexión deben revisarse antes de cada montaje. Comprueba:

• Tubos principales doblados o deformados.
• Grietas o daños alrededor de las soldaduras.
• Abolladuras y marcas profundas en los perfiles.
• Pasadores y splitters desgastados o ausentes.
• Conectores que no puedan ensamblarse correctamente.
• Daños en superficies negras o tratadas.

Los elementos dañados no deben utilizarse hasta que hayan sido evaluados según las directrices del fabricante.

Preguntas frecuentes sobre Quad Truss

¿Cuál es la diferencia entre el truss cuadrado y Quad Truss?

Normalmente se trata del mismo tipo de perfil. Ambas denominaciones se utilizan para trusses con cuatro tubos principales paralelos.

¿Se incluyen los conectores?

Varía según los productos y las series. Por ello, consulta siempre la descripción del producto y el contenido del paquete.

¿Se puede combinar Alutruss QUADLOCK con DNA TB4?

No debe darse por hecho. Los productos pertenecen a diferentes series y fabricantes, y la compatibilidad debe estar documentada.

¿Quad Truss es siempre más resistente que Tri Truss?

No necesariamente. La capacidad de carga depende de la serie concreta, las dimensiones, la luz y la estructura de la construcción.

¿Se puede utilizar el truss cuadrado en exteriores?

El uso en exteriores requiere tener en cuenta el viento, las condiciones meteorológicas, la superficie, el lastre y las posibles pancartas u otros elementos que ofrezcan resistencia al viento.

Encuentra truss cuadrado, piezas de conexión y accesorios para escenarios y eventos en SoundStoreXL.
