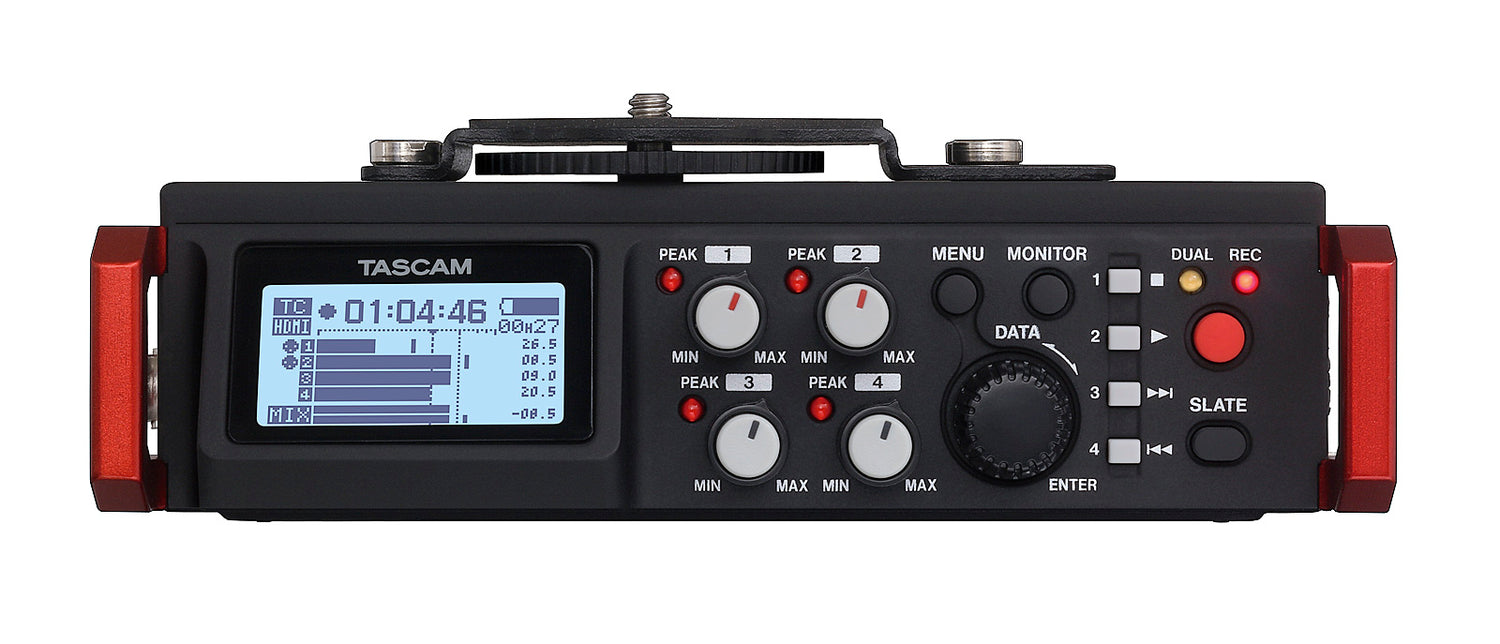

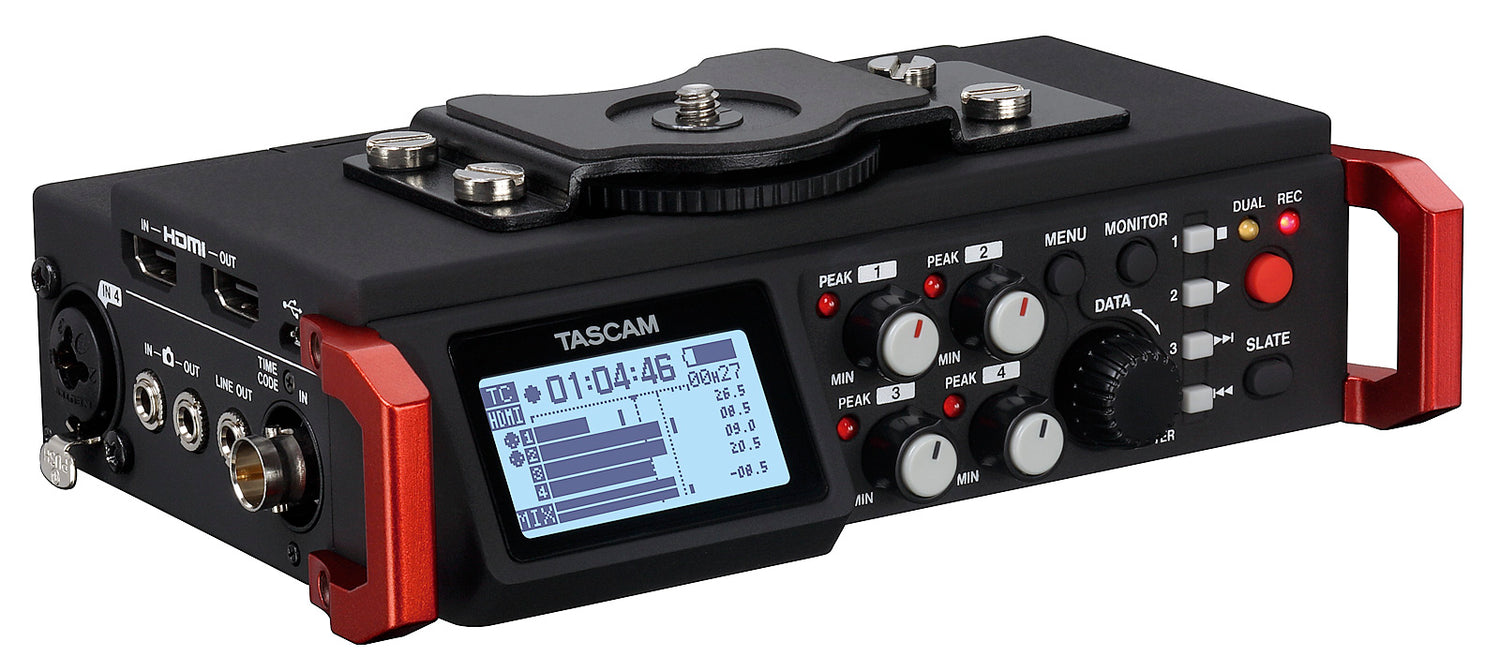

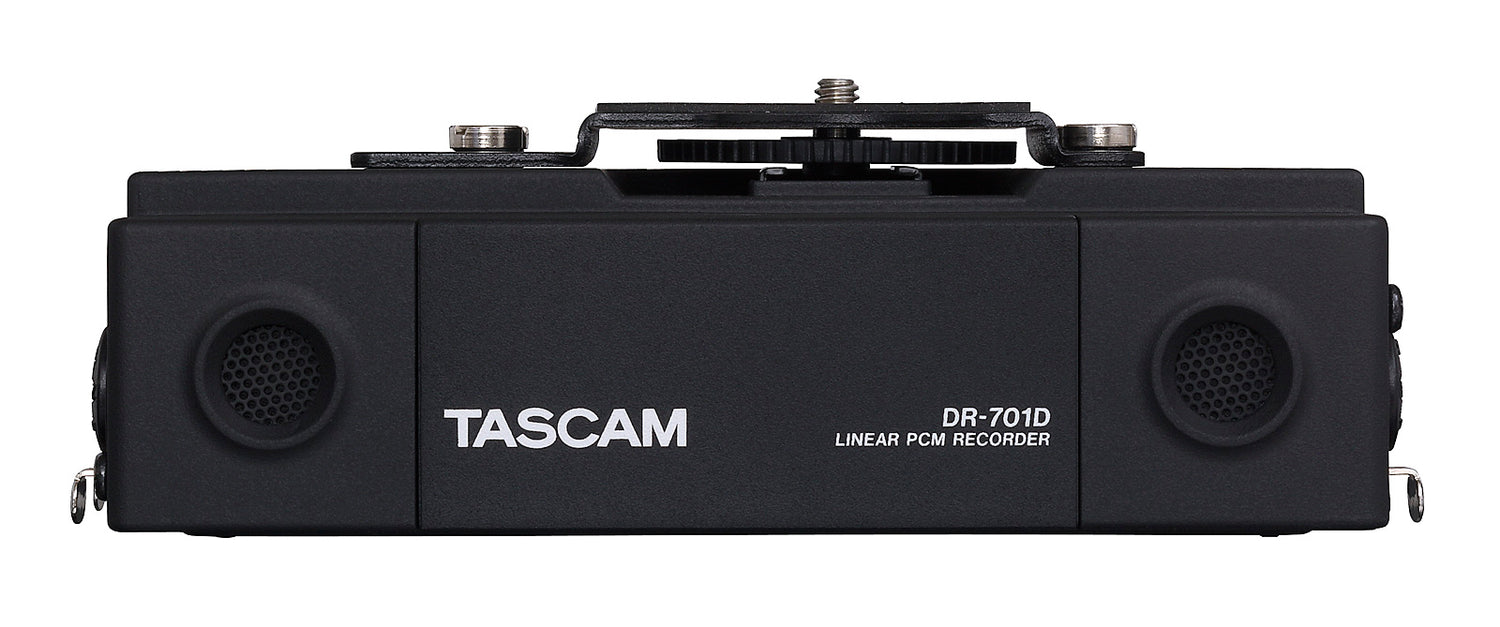

Tascam DR-701D Grabadora de audio para DSLR

Tascam DR-701D Grabadora de audio para DSLR

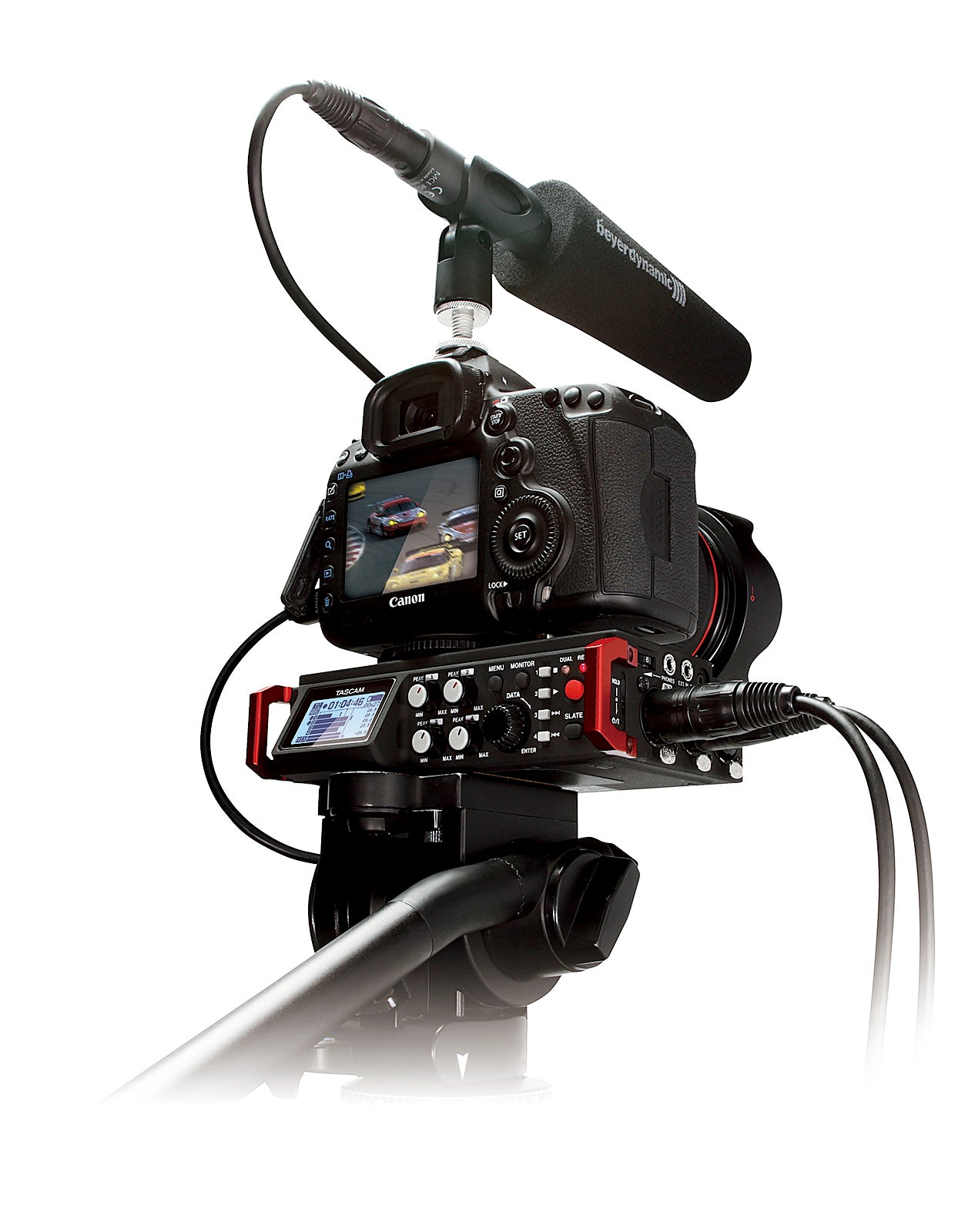

DR-701D incluye una entrada de código de tiempo y un generador de código de tiempo para facilitar la sincronización con un generador SMPTE, una cámara o una claqueta electrónica. Las entradas y salidas HDMI permiten que una cámara DSLR grabe en ambos dispositivos, y el reloj de vídeo evita la deriva entre el sonido y la imagen. Se pueden grabar individualmente cuatro señales de micrófono y mezclarlas en un canal estéreo, con un total de seis canales de grabación. El chasis ligero está fabricado con una aleación de magnesio. Se puede montar un trípode encima o debajo de la unidad, lo que permite montarla debajo de una cámara o utilizarla de forma independiente. DR-701D está diseñado para satisfacer los elevados requisitos técnicos de directores de cine, productores de televisión, agencias de publicidad y documentalistas profesionales.

Medios de grabación:

Tarjetas SD (64 MB - 2 GB), tarjetas SDHC (4-32 GB), tarjetas SDXC (48-128 GB)

Formatos de grabación y reproducción:

WAV: 44.1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 bit

BWF: 44.1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 bit

Número de canales de entrada:

4 como máximo (44.1/48/96 kHz), 2 como máximo (192 kHz)

Número de canales de grabación:

6 como máximo (44.1/48/96 kHz), 2 como máximo (192 kHz)

Conectores combo IN 1-4:

XLR-3-31 (1: GND, 2: HOT, 3: COLD) (los conectores XLR pueden suministrar alimentación phantom),

Conector TRS estándar de 6.3 mm (Tip = HOT, Ring = COLD, Sleeve = GND)

La ganancia de entrada puede ajustarse a LOW, MID, HI o HI+

Impedancia de entrada: 2 kOhm

Alimentación phantom: 48 V ±4 V (10 mA/por canal) o 24 V ±4 V (10 mA/por canal)

Nivel máximo de entrada: +4 dBu

Nivel mínimo de entrada: -72 dBu

Ganancia de entrada de micrófono (control de nivel de entrada al máximo):

LOW: +20 dB, MID: +40 dB, HI: +52 dB, HI+: +64 dB

La ganancia de entrada puede ajustarse a LINE

Impedancia de entrada: 10 kOhm o superior

Nivel de entrada nominal: +4 dBu

Nivel máximo de entrada: +24 dBu

Entrada adicional (EXT IN 1/2):

Minijack estéreo de 3.5 mm (puede suministrar alimentación plug-in)

Impedancia de entrada: 10 kOhm

Nivel máximo de entrada: +10 dBV

Nivel mínimo de entrada: -50 dBV

Ganancia de entrada de micrófono (control de nivel de entrada al máximo):

LOW: +3 dB, MID: +11 dB, HI: +26 dB, HI+: +38 dB

Entrada de cámara:

Minijack estéreo de 3.5 mm

Impedancia de entrada: 10 kOhm

Nivel de entrada nominal: -10 dBV

Nivel máximo de entrada: +6 dBV

Salida de auriculares (PHONES):

Minijack estéreo de 3.5 mm

Potencia máxima de salida: 50 mW + 50 mW

Salida de cámara:

Minijack estéreo de 3.5 mm

Impedancia de salida: 200 Ohm

Nivel de salida nominal: -44 dBV

Nivel máximo de salida: +6 dBV

Nota:

El nivel máximo de entrada es el nivel en el que se puede ajustar el control de entrada e introducir una señal digital a escala completa (0 dBFS) sin distorsión. El nivel mínimo de entrada es el nivel en el que se puede ajustar el control de entrada e introducir una señal de -20 dBFS.

Salida de línea (LINE OUT):

Minijack estéreo de 3.5 mm

Impedancia de salida: 200 Ohm

Nivel de salida nominal: -14 dBV

Nivel máximo de salida: +6 dBV

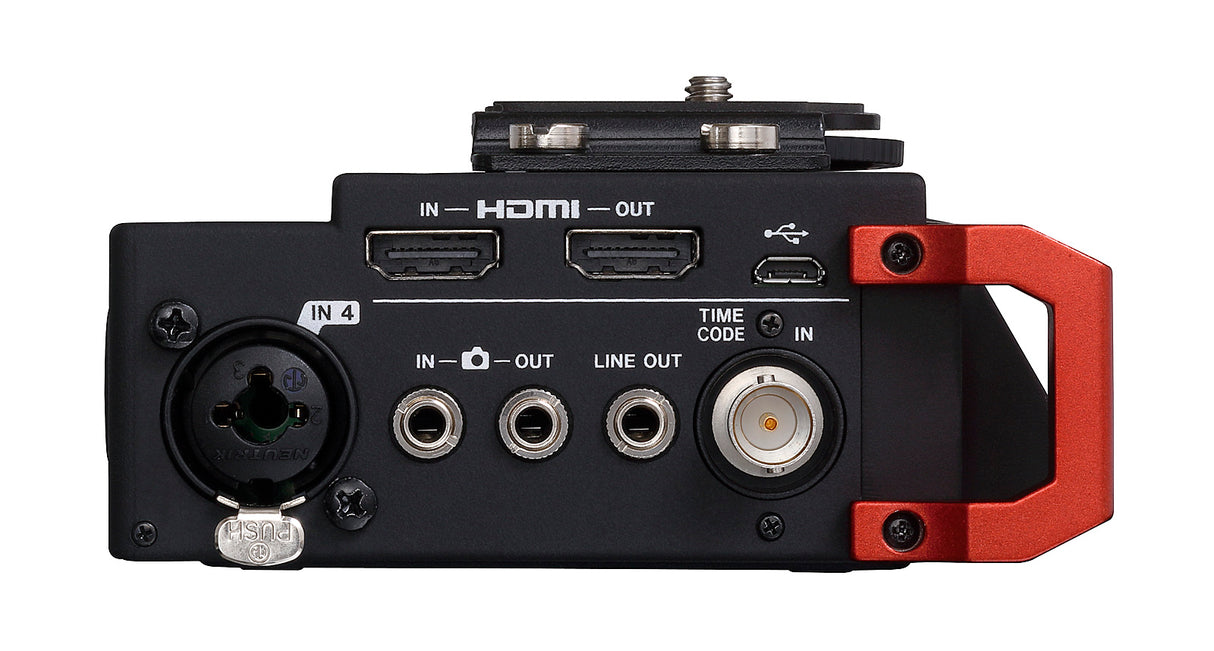

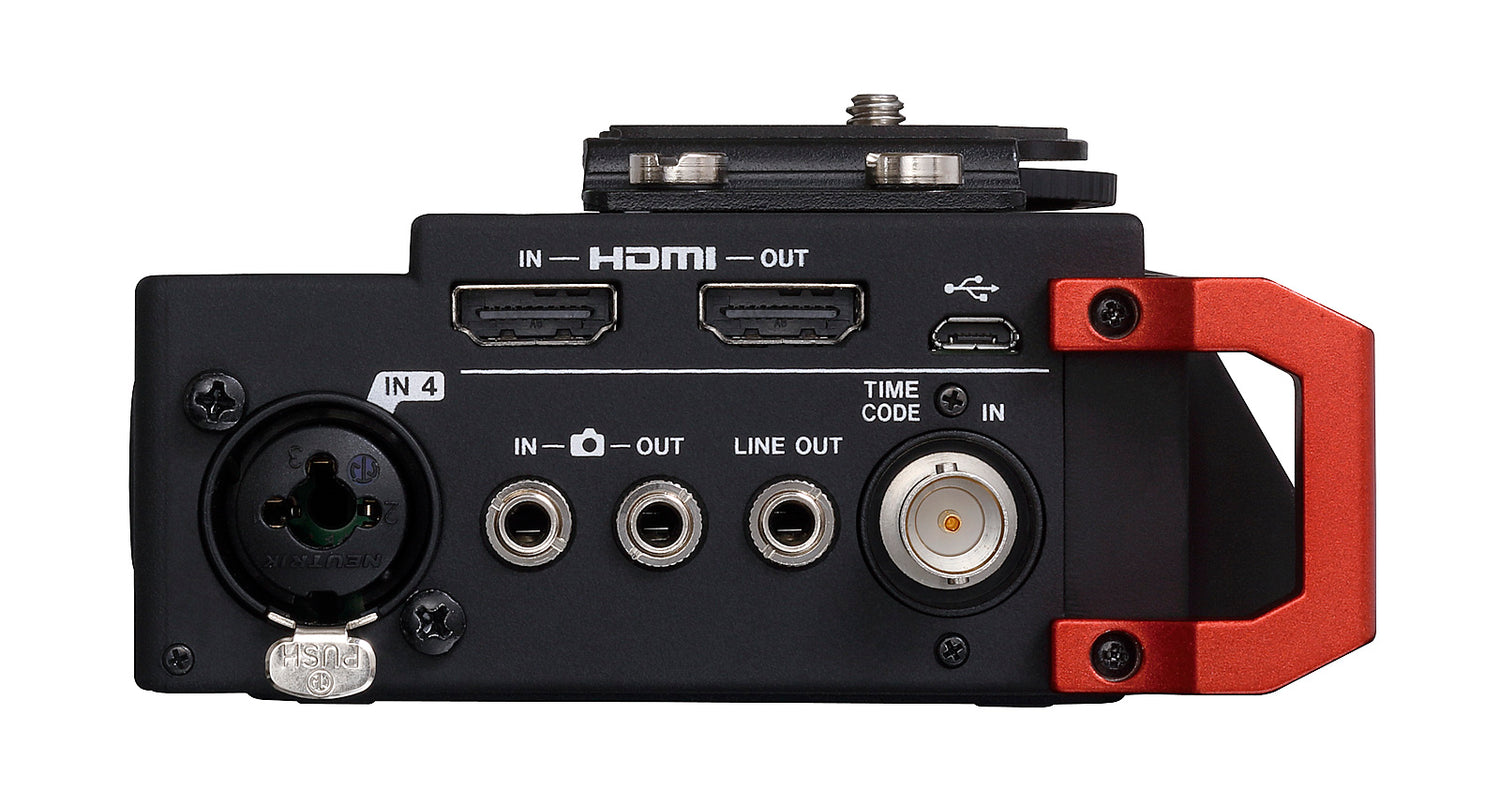

Entrada/salida HDMI (HDMI IN/OUT):

Conector tipo A

Conexión USB:

Conector Micro-B

Formato: USB 2.0 High Speed, clase de almacenamiento masivo

Entrada de código de tiempo (TIME CODE IN):

BNC

Rango de tensión de la señal de entrada: 0.5-5 Vpp

Impedancia de entrada: 10 kOhm

Formato: compatible con SMPTE 12M-1999

Conexión REMOTE:

Microjack TRS de 2.5 mm

Respuesta en frecuencia:

20 Hz - 20 kHz +0.5/−1 dB (LINE IN a LINE OUT, Fs 48 kHz, JEITA)

20 Hz - 40 kHz +0.5/−1 dB (LINE IN a LINE OUT, Fs 96 kHz, JEITA)

20 Hz - 80 kHz +0.5/−5 dB (LINE IN a LINE OUT, Fs 192 kHz, JEITA)

Distorsión:

0.007 % o inferior (entrada de micrófono a LINE OUT, entrada de -10 dBu, Fs 44.1/48/96/192 kHz, JEITA)

Relación S/N:

100 dB o superior (entrada de línea o micrófono a LINE OUT, Fs 44.1/48/96/192 kHz, JEITA)

Ruido de entrada equivalente (EIN):

-124 dBu o inferior

Alimentación:

4 pilas AA (alcalinas, NiMH o de litio), adaptador de CA (Tascam PS-P515U, se vende por separado) o conexión USB, batería externa (Tascam BP-6AA, se vende por separado)

Consumo: 6.5 W (máximo)

Consumo (conexión USB): 1.3 A (máximo)

Dimensiones (An x Al x Pr):

169 x 57 x 114 mm (con el adaptador de cámara montado)

Peso:

654 g (incluidas las pilas), 561 g (sin pilas)

Rango de temperatura de funcionamiento permitido:

0-40 °C
