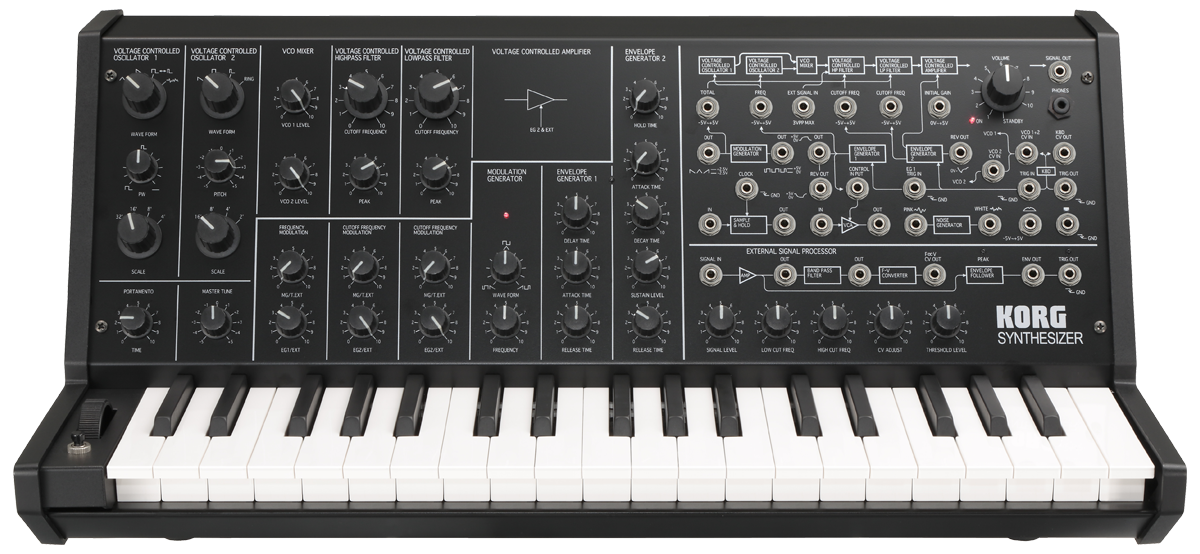

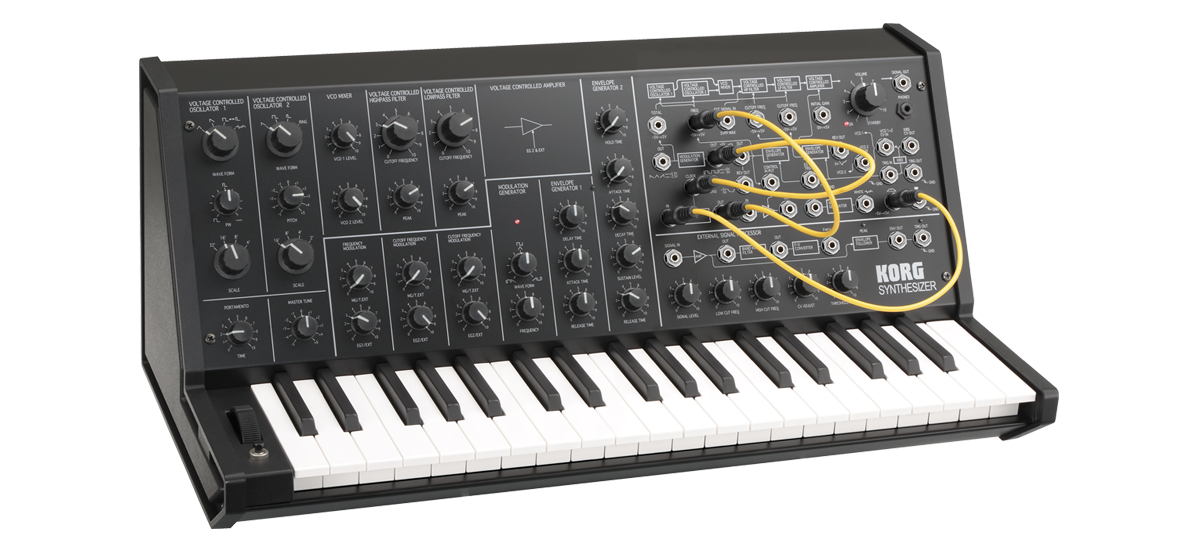

Korg MS-20 Mini Sintetizador

Especificaciones

Teclados

C – C: 37 notas (3 octavas), teclado mini diseñado específicamente para el MS-20 mini

Oscilador controlado por voltaje 1 (VCO 1)

Escala (32', 16', 8', 4') (6 octavas, +cent, -cent)

Forma de onda (triangular, diente de sierra, PW-cuadrada, White Noise) (4 modos)

Ajuste del ancho de pulso 1:1 - 1:infinito

Oscilador controlado por voltaje 2 (VCO 2)

Escala (16', 8', 4', 2') (6 octavas, +cent, -cent)

Forma de onda (diente de sierra, cuadrada, pulso, modulador en anillo) (4 modos)

Altura (± 1 octava) 　 　

Control maestro del VCO

Afinación maestra (± 100cent)

Portamento (máx. 10sec)

Intensidad de modulación de frecuencia mediante MG/T.EXT (-5V - +5V)

Intensidad de modulación de frecuencia mediante EG1/EXT (-5V - 0V) 　 　

Mezclador de VCO

Filtro pasaaltos controlado por voltaje (VCF HPF)

Frecuencia de corte (50Hz - 15,000Hz)

Pico (plano - OSC automático)

Intensidad de modulación de la frecuencia de corte mediante MG/T.EXT (-5V - +5V)

Intensidad de modulación de la frecuencia de corte mediante EG2/EXT (-5V - +5V) 　 　 　

Filtro pasabajos controlado por voltaje (VCF LPF)

Frecuencia de corte (50Hz - 15,000Hz)

Pico (plano - OSC automático)

Intensidad de modulación de la frecuencia de corte mediante MG/T.EXT (-5V - +5V)

Intensidad de modulación de la frecuencia de corte mediante EG2/EXT (-5V - +5V) 　 　 　

Generador de envolvente 1

Tiempo de retardo (10sec)

Tiempo de ataque (10sec)

Tiempo de liberación (10sec) 　 　

Generador de envolvente 2

Tiempo de retención (20sec)

Tiempo de ataque (10sec)

Tiempo de decaimiento (10sec)

Nivel de sostenido (0V - 5V)

Tiempo de liberación (10sec)

Generador de modulación (LFO)

Forma de onda (diente de sierra positivo - triangular - diente de sierra negativo, pulso ancho - cuadrada - pulso estrecho)

Frecuencia (0.1Hz ～ 20Hz)

Controlador manual

Rueda de control (clic central)

Interruptor momentáneo -->GND

Sección de control

Nivel de señal de entrada

Frecuencia de corte Low (50Hz - 2,500Hz)

Frecuencia de corte High (100Hz - 5,000Hz)

Ajuste de CV

Nivel de umbral

Entrada y salida

Entrada de señal

Salida del amplificador

Salida del filtro pasabanda

Salida de CV (0 - +8.4V)

Salida de ENV (0 - +5V)

Salida de disparo (+5V-->GND)

Salida de señal (conector mini phone mono de 1/8", salida de 2Vp-p, impedancia de salida de 3.5k Ω)

Salida de auriculares (conector mini phone estéreo de 1/8", 33 Ω 48mW)

Tipo B, entrada/salida USB-MIDI  *Solo se pueden transmitir y recibir mensajes de nota (no se utiliza la velocidad).

Entrada MIDI, solo se pueden transmitir y recibir mensajes de nota (no se utiliza la velocidad).

Fuente de alimentación

DC9V

Dimensiones

(An x Pr x Al)

493 ×257 × 208 mm / 19.41 x 10.12 x 8.19 pulgadas

Peso

4.8 kg / 10.58 lbs.

Accesorios

Adaptador de CA (9V/1.7A), cable de conexión x 10
