Conectores XLR
Un conector XLR es un conector de audio profesional que se utiliza para transferir señales de audio balanceadas entre, por ejemplo, micrófonos, mixers, interfaces de audio, amplificadores y altavoces. Cuando ves un conector redondo y robusto con 3 pines o 3 orificios en un equipo de audio, casi siempre es un conector XLR. Está diseñado para ofrecer una conexión estable, bajo ruido y alta fiabilidad operativa, tanto en estudio como en escenario.
Hoy en día, los conectores XLR se utilizan como un estándar internacional para conectores de audio profesionales, y se encuentran en todo, desde configuraciones sencillas de podcast hasta grandes producciones de conciertos.
¿Para qué se utilizan los conectores XLR y para quién son relevantes?
Los conectores XLR se utilizan principalmente para audio porque pueden transportar una señal balanceada. Esto significa que el ruido y el zumbido de los cables y del entorno se reducen considerablemente, y obtienes una señal más limpia y estable. Por eso, los conectores XLR son la primera elección en prácticamente toda la técnica de sonido profesional, cuando se busca un audio fiable y sin interferencias.
Un conector XLR es especialmente relevante para:
- Músicos y cantantes que usan micrófono XLR y necesitan conectarse a un sistema PA o a un mixer.
- DJs que quieren conexiones estables del mixer a altavoces activos o a stagebox.
- Estudios, tanto home studios como profesionales, donde los Cables XLR conectan micrófonos, preamps, interfaces de audio y monitores.
- Técnicos de conferencias e instalación, que trabajan con voz, salas de reuniones e instalaciones fijas.
- Técnicos en teatros, salas de conciertos y eventos, donde se requieren largas tiradas de cable y alta fiabilidad.
En común, todos necesitan audio de alta calidad, conexiones estables y equipos capaces de soportar el uso diario. En este contexto, el conector XLR y el cable XLR son la solución probada.
La historia detrás del conector XLR y por qué se convirtió en el estándar
La historia del conector XLR comienza en el mundo del audio profesional, donde se necesitaba un conector robusto que soportara el uso diario en escenarios y en estudios. Las primeras versiones del conector XLR se desarrollaron para broadcast y producción de audio, y la combinación de mecanismo de bloqueo, carcasa metálica sólida y señal balanceada los hizo rápidamente populares.
Con el tiempo, el conector XLR se convirtió en el estándar en micrófonos y otros equipos de pro audio. Los fabricantes de mixers, stagebox, interfaces de audio, altavoces activos e instalaciones adoptaron el conector XLR porque reduce el ruido y garantiza una conexión uniforme y mecánicamente robusta. Hoy, el conector XLR es el estándar cuando se habla de conectores de audio balanceado en el ámbito profesional, desde pequeños gigs en clubes hasta grandes arenas.
Diseño, conexiones de conector XLR y asignación de pines
Un conector XLR clásico para audio es de 3 polos. Existe como XLR macho y XLR hembra, y su construcción es la misma entre marcas, por lo que puedes combinar conectores XLR y cable XLR de distintos fabricantes sin problemas. Esto es una parte importante de la razón por la que los conectores XLR se han convertido en un estándar global.
Un conector XLR típico de 3 polos tiene este pinout, que a menudo se describe como un diagrama de conector XLR:
- Pin 1: Pantalla/tierra: conecta el apantallamiento del cable a masa y protege contra el ruido.
- Pin 2: Hot (+): el pin de señal positivo en la señal balanceada.
- Pin 3: Cold (–): el pin de señal negativo en la señal balanceada.
La señal balanceada funciona enviando la señal por los pines 2 y 3 con polaridad opuesta. Cualquier ruido captado en el recorrido afecta por igual a ambos conductores y, por tanto, queda prácticamente cancelado en el receptor. Precisamente esta característica es la que hace que los conectores XLR y el cable XLR sean ideales para tramos de cable más largos y entornos exigentes.
Macho o hembra: la diferencia entre tipos de conector XLR
Cuando planificas tus conexiones con conectores XLR, es importante conocer la diferencia entre XLR macho y XLR hembra. En equipos y cables se utilizan de forma coherente de determinadas maneras, para que la dirección de la señal sea lógica y uniforme.

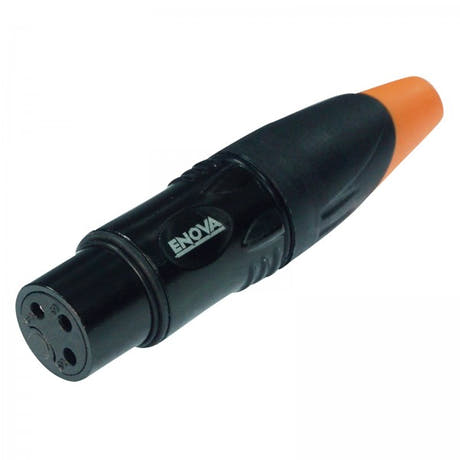

- El conector XLR hembra (con orificios) se usa típicamente como entrada en, por ejemplo, mixers, interfaces de audio y stagebox. En los cables, el XLR hembra suele estar en el extremo del micrófono.

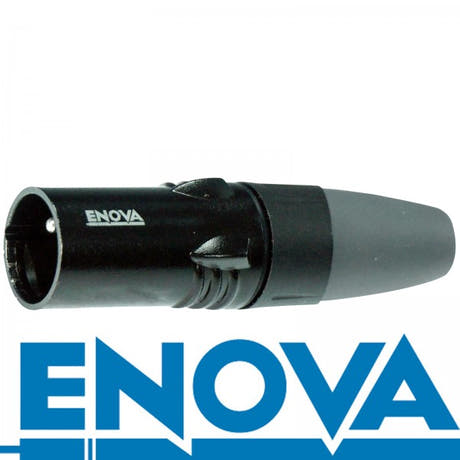

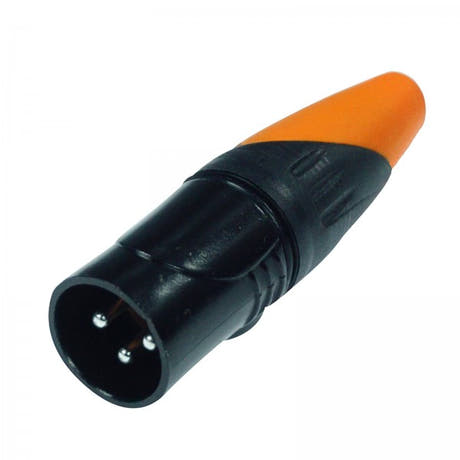

- El conector XLR macho (con pines) se usa como salida en, por ejemplo, micrófonos, cajas DI y transmisores. En los cables, el XLR macho suele estar en el extremo del mixer o del amplificador.
Si tienes un cable XLR con hembra en un extremo y macho en el otro, en la gran mayoría de los casos encajará directamente entre un micrófono XLR y un mixer o una interfaz de audio. En configuraciones más complejas, puedes usar adaptadores XLR para convertir de XLR macho a XLR hembra o a otros tipos de conector.
Conectores XLR de 4 pin y otras variantes
Además del clásico conector de audio de 3 polos, también existen conectores XLR de 4 pin y otras configuraciones de pines. Se utilizan para tareas específicas, cuando se necesitan conexiones adicionales en el mismo tipo de conector y el mismo diseño robusto.
- Los conectores XLR de 4 pin pueden utilizarse, por ejemplo, para alimentación, sistemas de intercom o equipos de audio/vídeo especializados.
- Otras variantes XLR multipin se utilizan en instalaciones de nicho, donde se quiere agrupar varias conexiones en un conector robusto.
Si necesitas conectores XLR de 4 pin u otras variantes especiales, es importante conocer con precisión el pinout y el uso en tu equipo, ya que las conexiones no están estandarizadas de la misma manera que el XLR de 3 polos para audio.
Cable XLR y usos típicos: del micrófono al altavoz
Un conector XLR rara vez está solo; forma parte de un cable XLR. La combinación de conectores XLR y un buen cable es decisiva para lograr en la práctica una conexión de audio estable y con bajo ruido. Muchos preguntan: ¿Hay diferencias entre los Cables XLR? Sí, hay diferencias: tanto en la calidad mecánica como en el apantallamiento, el material del conductor y la flexibilidad.
- Para micrófonos, normalmente se usan Cables XLR flexibles con buen apantallado, para evitar ruido y crujidos del cable en el escenario o en el estudio.
- Entre el mixer y los altavoces activos, a menudo se utilizan Cables XLR más largos, donde es importante un bajo nivel de ruido y la robustez, especialmente en uso en escenario e instalaciones.
- En estudios, se conectan preamps, interfaces de audio y monitores con Cables XLR más cortos y de alta calidad, para que la señal conserve detalle y dinámica.
- En instalaciones y configuraciones fijas, puedes tener conectores XLR de panel en paredes y stageboxes con cables fijos en bandejas portacables o tuberías.
La diferencia entre Cables XLR no se limita solo a los conectores, sino también a la construcción del cable, el tipo de apantallado y la durabilidad. Al elegir un buen cable XLR, tendrás menos problemas de ruido, conexiones defectuosas y conductores partidos en el uso diario.
XLR a jack, phono y mini jack: adaptadores y conversiones
En muchas configuraciones, necesitas conectar equipo profesional con conectores XLR a equipo con otros conectores de audio, por ejemplo jack, phono o mini jack. Aquí puedes usar un cable XLR combinado o un adaptador XLR, según la necesidad y la configuración.
- XLR a jack se usa cuando quieres conectar equipos XLR a entradas jack balanceadas de 6,3 mm, por ejemplo en interfaces de audio o mixers.
- XLR a phono se usa cuando necesitas pasar de una salida XLR balanceada a una entrada RCA no balanceada, por ejemplo en un amplificador hi-fi o en equipos de consumo.
- XLR a mini jack se usa a menudo para conectar señales de micrófono o de línea a cámaras, grabadoras o dispositivos portátiles.
- Un adaptador XLR puede ser suelto (conector a conector) o estar integrado en un tramo corto de cable, según las necesidades prácticas.
Muchos preguntan: ¿Qué significa RCA? RCA es la denominación de los conocidos conectores phono, que normalmente se usan en hi-fi y equipos de consumo para audio estéreo no balanceado. Cuando pasas de conector XLR a phono, por lo general conviertes una señal balanceada en una no balanceada. Es completamente normal, pero requiere el cable adecuado o el adaptador XLR adecuado para evitar zumbidos y ruido.
