Introducción: ¿qué son los Paneles para Rack?
Los Paneles para Rack son placas frontales y soluciones de cubierta para racks 19", armarios rack y flightcases, utilizados para equipos de audio, iluminación, AV e IT. Un panel para rack puede funcionar como panel ciego, panel de conexiones, panel de ventilación o como protección de equipos sensibles. En la práctica, los Paneles para Rack son la parte del rack que agrupa conectores, cables y mandos en un solo lugar, para que la instalación sea más clara, segura y fiable, tanto en instalaciones fijas como de gira.
Mientras que el armario rack proporciona el marco mecánico, los Paneles para Rack son los que crean estructura y funcionalidad en el frontal: aquí se distribuyen señales y alimentación, aquí se cierran las unidades de altura no utilizadas y aquí se garantiza una correcta circulación de aire alrededor de unidades sensibles al calor. Sin Paneles para Rack bien pensados, muchas configuraciones acaban rápidamente en un desorden de cables difícil de revisar, diagnosticar y mantener.
En SoundStoreXL encontrará especialmente Paneles para Rack para aplicaciones profesionales de audio e iluminación: paneles estándar 19" en distintas alturas (tamaños U), paneles ciegos, paneles con orificios para conectores tipo D, placas pasacables para entradas de cable, así como paneles de ventilación. Se pueden utilizar en racks de amplificadores, racks de efectos, soluciones de stagebox, instalaciones AV, racks de servidores y mucho más.
Cómo elegir el tipo correcto de Paneles para Rack
La elección del panel para rack depende, ante todo, de lo que quiera conseguir con su rack. ¿Debe verse principalmente ordenado, necesita concentrar muchos conectores en un solo lugar, o lo más importante es la refrigeración y el flujo de aire? Estas son las consideraciones más importantes al elegir Paneles para Rack para su configuración.
Empiece por definir su objetivo. Por lo general, necesitará una combinación de distintos tipos de panel: quizá un panel de conexiones con salidas XLR y tomas de alimentación en la parte superior, paneles ciegos para cerrar huecos, placas pasacables para las entradas de cable y paneles de ventilación alrededor de unidades que se calientan. Una vez definidas las necesidades, puede distribuir las funciones en Paneles para Rack 19" concretos en las alturas deseadas.
El siguiente paso es elegir la altura correcta (número de U). El estándar en el sector es 1U, 2U, 3U, etc., donde 1U corresponde a aproximadamente 44,45 mm de altura. Los paneles pequeños y sencillos, por ejemplo con pocos conectores o como paneles ciegos, suelen ser de 1U, mientras que los paneles de conexión más grandes o las zonas con muchos orificios tipo D pueden requerir 2U o más para dejar espacio para los cables y un buen montaje. Planifique con antelación cuántas unidades va a colocar en el rack, para asegurarse de que hay espacio tanto para los paneles y el equipo como para posibles ampliaciones futuras.
La elección del material también es importante. La mayoría de los Paneles para Rack profesionales están fabricados en acero y con recubrimiento en polvo negro para combinar con los sistemas de rack habituales. El acero ofrece una alta resistencia mecánica y una buena durabilidad, algo importante si el rack debe salir de gira o utilizarse en entornos exigentes. En configuraciones especiales, pueden ser relevantes materiales más ligeros o paneles con plexiglás, por ejemplo, si se quiere proteger los ajustes de una unidad de efectos, pero seguir pudiendo ver y supervisar el frontal.
Considera también qué conectores y pasamuros necesitas. Muchos Paneles para Rack se suministran como paneles ciegos sin orificios o como paneles preparados con recortes estándar para conectores de chasis D-type. D-type es un estándar muy extendido para XLR, Speakon, PowerCON y muchos conectores combinados, por lo que un panel con recortes D-type ofrece gran flexibilidad y la posibilidad de adaptar el panel con exactamente los conectores que necesitas. Para paneles de instalación combinados, también puedes complementar con pasacables y casquillos, para que los cables puedan entrar y salir sin bordes afilados.
Por último, el flujo de aire y la refrigeración son decisivos en muchos racks. Los armarios rack compactos, llenos de amplificadores, unidades digitales y distribución de alimentación, generan mucho calor. En estos casos, los paneles de ventilación con ranuras horizontales o verticales son una forma sencilla de mejorar la circulación de aire sin dejar grandes huecos abiertos. Al combinar paneles de ventilación y paneles ciegos, puedes controlar el flujo de aire y garantizar que los componentes que se calientan reciban la refrigeración adecuada.
Tecnologías y funciones
- Paneles para Rack con recortes D-type
- Paneles ciegos y placas de cable
- Paneles de ventilación y paneles de protección
Los Paneles para Rack con recortes D-type se encuentran entre las soluciones más flexibles para instalaciones profesionales de audio y AV. Aquí, el panel viene troquelado de fábrica con una cantidad de orificios estándar D-type, compatibles con una amplia variedad de conectores de chasis. Esto permite construir tus propios paneles de conexión, combinando XLR, conectores de red, conectores de altavoz, conectores de red y otras conexiones en el mismo panel. La ventaja es que todas las conexiones quedan reunidas de forma clara en el frontal del rack, para que los técnicos puedan hacer patch y diagnosticar fallos rápidamente, sin tener que acceder a la parte trasera del rack.
Los paneles ciegos (a menudo llamados blindpaneles) son componentes sencillos, pero importantes. Cierran las unidades U no utilizadas, protegen contra el polvo y la suciedad y dan al rack un aspecto limpio y profesional. En racks de directo, los paneles ciegos también protegen los cables y conectores detrás del panel frente a golpes e impactos cuando se transporta el equipo. Los paneles ciegos están disponibles en diferentes alturas, para que puedas rellenar tanto huecos pequeños como grandes en el rack y, al mismo tiempo, mantener una estructura lógica en la distribución de alturas.
Las placas de cable son un tipo especial de panel para rack que está equipado con pasacables, a menudo en forma de tiras de goma, tiras de cepillo o recortes por donde los cables pueden entrar y salir del rack. Es una solución eficaz cuando quieres mantener el frontal ordenado, pero seguir teniendo un acceso flexible a cables sueltos, como por ejemplo cables de alimentación, cables de señal para montajes temporales o conexiones de red. Las placas de cable también ayudan a proteger los cables de bordes afilados, reduciendo el riesgo de desgaste y roturas.
Los paneles de ventilación están diseñados con ranuras o perforaciones que garantizan la circulación de aire en el rack. Normalmente se encuentran como paneles de 1U o 2U, ya sean planos o en forma de U. Los paneles en forma de U aportan un poco de volumen adicional y pueden utilizarse para crear distancia entre fuentes de calor y otros equipos, facilitando la disipación. La elección entre ranuras de ventilación horizontales y verticales depende principalmente de la ubicación y el diseño; funcionalmente, se trata de asegurar que el aire caliente tenga una salida natural del rack, a menudo hacia arriba.

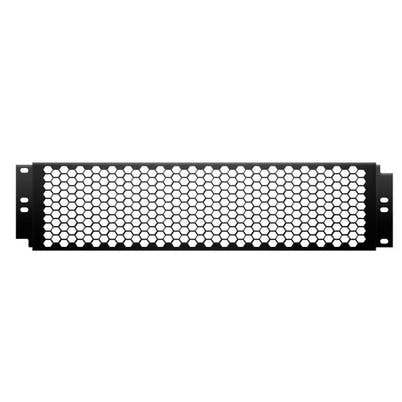

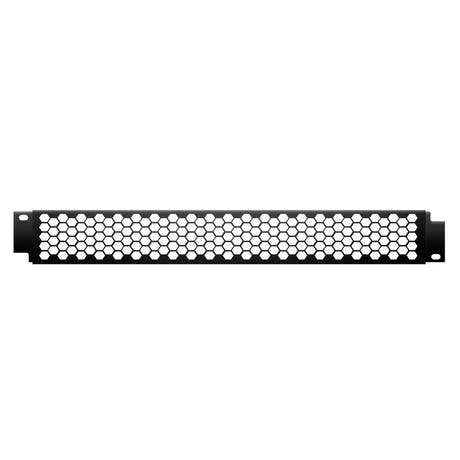

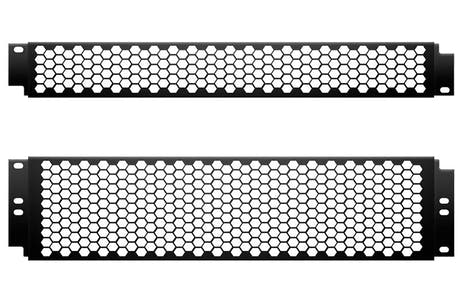

Los paneles de protección con, por ejemplo, un frontal de plexiglás combinan protección física y acceso visual. Pueden utilizarse, por ejemplo, para proteger botones y ajustes en unidades de efectos, procesadores o mixers, que rara vez necesitan ajustarse durante el funcionamiento, pero que aun así deben poder leerse. Este tipo de panel se monta delante de la unidad y suele tener la profundidad adecuada, de modo que los controles no entren en contacto con el panel, pero queden protegidos frente a toques accidentales.
Marcas populares en SoundStoreXL
En la categoría de Paneles para Rack y accesorios, SoundStoreXL trabaja especialmente con fabricantes reconocidos en touring, instalación y producción de audio profesional. Estos fabricantes se centran en una construcción robusta, medidas estandarizadas y un montaje bien pensado, para que el rack resista muchos años de uso diario.
Algunos fabricantes son especialmente conocidos por sus Paneles para Rack flexibles con recortes tipo D, paneles ciegos en muchas alturas U diferentes y paneles para cables con un práctico paso de cables. Otros se han especializado en raíles de rack pesados, perfiles de rack reforzados y accesorios como tuercas jaula y tornillos, que facilitan montar sistemas de rack completos desde cero.
Lo común entre las marcas que encontrará en SoundStoreXL es el enfoque en la compatibilidad estandarizada 19" y la calidad profesional, en lugar de soluciones decorativas. Esto significa que los paneles, los raíles y los accesorios encajan entre sí a través de distintas series y pueden combinarse libremente. Por ello, puede mezclar sin problema diferentes tipos de paneles en el mismo rack sin comprometer el ajuste ni la estabilidad.
Varios de los proveedores tienen sus raíces en el sector del directo y el touring, donde el equipo se somete a cargas elevadas, transporte frecuente y montajes y desmontajes rápidos. Su experiencia se refleja en los detalles: bordes redondeados, recubrimiento en polvo uniforme, orificios precisos conforme a las normas IEC y soluciones bien pensadas tanto para la parte frontal como para la trasera del rack. Esto hace que los paneles para rack sean adecuados tanto para empresas de sonido profesionales, instaladores, teatros, escenarios en vivo y usuarios domésticos exigentes.
