Cable de seguridad

Cable de seguridad para iluminación escénica, truss y equipos para eventos

Un cable de seguridad se utiliza como protección secundaria para lámparas, efectos de iluminación y otros equipos técnicos instalados en altura. Si el clamp, gancho, perno o soporte de montaje principal falla, el cable limita la caída del equipo y lo mantiene conectado a la estructura portante.

El cable de seguridad no sustituye el montaje habitual. Funciona como respaldo independiente entre el punto de seguridad del equipo y una parte adecuada del truss, soporte u otra estructura portante.

En la categoría encontrarás cables de seguridad de diferentes longitudes, grosores y clases de carga. La selección actual está compuesta por productos activos de Eurolite, IBIZA, Marconi y Rope Assemblies.

¿Para qué se utiliza un cable de seguridad?

Los cables de seguridad se utilizan para equipos suspendidos donde una caída podría causar daños a personas, instalaciones o al propio equipo. Se emplean tanto en montajes móviles como en instalaciones más permanentes.

Entre las aplicaciones habituales se incluyen:

• moving heads.
• Luces PAR.
• Barras LED, estroboscopios y otros efectos de iluminación.
• Motores para bolas de espejos y luminarias decorativas.
• Equipos montados en alutruss.
• Lámparas y efectos montados en soportes de iluminación.

El cable concreto debe ser siempre adecuado para el peso del equipo, el punto de seguridad y la situación de montaje.

Montaje principal y protección secundaria

El montaje principal es el clamp, gancho G, soporte de montaje o perno que normalmente soporta el peso del equipo. El cable de seguridad es la protección secundaria, que solo debe asumir la carga si falla la conexión principal.

Por lo tanto, una instalación correcta suele constar de:

1. Un clamp o gancho adecuado que sostenga la lámpara.
2. Un perno o mecanismo de bloqueo que conecte la lámpara al clamp.
3. Un cable de seguridad independiente montado en el punto de seguridad de la lámpara.
4. Una estructura portante adecuada a la que se conecten tanto el clamp como el cable.

Puedes encontrar el montaje principal en clamps y ganchos G.

Elige el cable de seguridad según el peso del equipo

La indicación de carga es una de las especificaciones más importantes. El cable debe estar diseñado para la lámpara o el efecto concreto y no debe someterse a una carga superior al valor indicado por el fabricante.

La gama actual incluye modelos activos con cargas indicadas de, entre otras:

• 5 kg.
• 10 kg.
• 15 kg.
• 20 kg.
• 30 kg.
• 35 kg.
• 40 kg.
• 50 kg.
• 60 kg.

No elijas automáticamente un cable porque su indicación de carga se aproxime al peso declarado de la lámpara. Ten en cuenta también las piezas de montaje y sigue la documentación del equipo y del cable.

Si el fabricante de la lámpara indica un tipo concreto o una capacidad mínima para la protección secundaria, debe seguirse dicha indicación.

Elige la longitud adecuada

El cable de seguridad debe ser lo bastante largo para pasar por los puntos de seguridad correctos o rodearlos, pero no debe ser más largo de lo necesario.

En la categoría encontrarás, entre otros, modelos de aproximadamente:

• 40 cm.
• 60 cm.
• 85 cm.
• 87 cm.
• 100 cm.

Un cable más corto normalmente limita mejor la longitud de caída, siempre que pueda montarse correctamente sin tensarlo de forma inadecuada.

Un cable demasiado largo puede permitir que el equipo acumule más movimiento antes de que el cable asuma la carga. No dobles ni enrolles el cable de una manera para la que el fabricante no lo haya diseñado.

Grosor y construcción del cable

Los cables de seguridad suelen fabricarse con cable de acero multifilar y pueden tener una superficie protectora o un recubrimiento. Algunos modelos indican un grosor específico del cable, por ejemplo, 2, 3, 4 o 6 mm.

Un diámetro mayor no significa necesariamente que el cable pueda utilizarse para cualquier carga más pesada. La capacidad también depende de:

• El material y la construcción del cable.
• Las uniones de los extremos.
• El cierre o mosquetón.
• La homologación general del producto y la indicación de carga.
• La forma en que se monta el cable.

Por ello, utiliza siempre el valor de carga indicado del producto en lugar de evaluar la capacidad basándote únicamente en el grosor.

Fijación y mecanismo de bloqueo

Los cables de seguridad pueden estar equipados con diferentes tipos de cierre, mosquetón o conexión roscada. El cierre debe poder cerrarse completamente y no debe abrirse accidentalmente durante el uso.

Antes del montaje, comprueba:

• Que el cierre se abre y se cierra correctamente.
• Que la rosca no está dañada.
• Que el cable no presenta dobleces ni hilos sueltos.
• Que las uniones de los extremos están intactas.
• Que el punto de seguridad del equipo es adecuado.

No debe utilizarse un mosquetón abierto convencional sin un cierre adecuado como sustituto de un cable de seguridad desarrollado y dimensionado para este fin.

Montaje correcto del cable de seguridad

El cable debe montarse por separado del clamp o gancho G principal. Un extremo se conecta al punto de seguridad indicado de la lámpara, mientras que el otro se conecta a una parte portante adecuada de la estructura.

Un montaje típico se realiza de la siguiente manera:

1. Monta la lámpara con el clamp o gancho correcto.
2. Localiza el punto de seguridad independiente de la lámpara.
3. Pasa el cable de seguridad por la estructura portante o alrededor de ella.
4. Fija el cable al punto de seguridad.
5. Cierra y bloquea completamente la conexión.
6. Comprueba que el cable no pueda soltarse.
7. Limita la holgura innecesaria del cable.

El cable no debe conectarse únicamente al soporte de montaje habitual de la lámpara si esta dispone de una argolla o punto de seguridad independiente.

Montaje en truss

Al montar en un truss, el cable se pasa alrededor de una parte portante adecuada de la estructura. No debe colocarse alrededor de cables sueltos, elementos decorativos o componentes que no estén diseñados para soportar la carga.

Comprueba también que el cable:

• No roce bordes afilados.
• No quede atrapado en una unión del truss.
• No pueda entrar en contacto con piezas móviles.
• No afecte a la ventilación de la lámpara.
• No limite el movimiento normal de un moving heads.

Toda la estructura debe estar correctamente dimensionada. Un cable de seguridad resistente no hace más fuerte un truss, clamp o soporte de montaje insuficiente.

Cable de seguridad para moving heads

Los moving heads tienen ejes móviles de paneo e inclinación, lo que plantea requisitos especiales para la colocación tanto de los cables como del cable de seguridad. El cable debe montarse de forma que no pueda engancharse en las piezas móviles de la lámpara.

Presta especial atención a:

• Que el cable esté montado en el punto de seguridad indicado.
• Que no golpee la parte móvil de la cabeza.
• Que no se enrede con los cables de alimentación o DMX.
• Que haya espacio suficiente para el movimiento completo de la lámpara.
• Que el cable y el montaje principal sean adecuados para el peso total de la lámpara.

Los moving heads grandes pueden requerir cables de seguridad más resistentes que las Luces PAR pequeñas y los efectos compactos.

Cable de seguridad para montajes móviles

En montajes móviles de DJ, bandas y eventos, los cables de seguridad suelen montarse y desmontarse con frecuencia. Esto aumenta la necesidad de realizar controles periódicos, ya que el cable, la rosca y los cierres están expuestos a una manipulación y un transporte repetidos.

Antes de cada montaje debes comprobar:

• Si el cable presenta daños visibles.
• Si el cierre funciona correctamente.
• Si la indicación de carga sigue siendo legible.
• Si el cable elegido es adecuado para la lámpara actual.
• Si el cable puede montarse con una longitud de caída limitada.

Guarda los cables juntos y protegidos para que no queden aplastados bajo soportes, trusses o equipos pesados durante el transporte.

Cable de seguridad en instalaciones fijas

Una instalación fija también debe revisarse a intervalos adecuados. Las vibraciones, la humedad, los cambios de temperatura, la corrosión y las modificaciones en el montaje pueden afectar a los componentes con el tiempo.

Durante la inspección, comprueba si hay:

• Corrosión o decoloración.
• Hilos rotos o sueltos.
• Deformación del cable o del cierre.
• Desgaste alrededor de los puntos de contacto.
• Cambios en la posición de la lámpara o del soporte.

Un cable que haya sufrido una caída real debe retirarse del servicio y evaluarse o sustituirse de acuerdo con las indicaciones del fabricante.

Marcas activas de la categoría

La selección actual de cables de seguridad incluye:

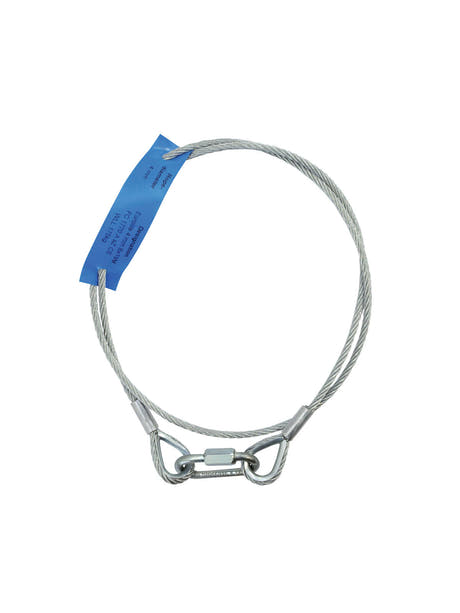

• Eurolite – cables de seguridad de diferentes longitudes, grosores y clases de carga.
• IBIZA – modelos compactos para montajes de iluminación ligeros y medianos.
• Marconi – cables de seguridad con varias longitudes e indicaciones de carga.
• Rope Assemblies – cables de aproximadamente 850 mm en varias clases de carga.

Compara siempre la carga, la longitud y el tipo de cierre de cada producto. Dos cables de la misma longitud pueden estar diseñados para cargas muy diferentes.

Control y mantenimiento

El cable de seguridad debe inspeccionarse como parte del control general del equipo de iluminación y rigging.

Retira el cable del servicio si encuentras:

• Hilos de acero rotos.
• Dobleces visibles o deformación permanente.
• Óxido o corrosión intensa.
• Uniones de los extremos dañadas.
• Mecanismo de bloqueo defectuoso o desgastado.
• Identificación ilegible o ausente, si es necesaria para un uso correcto.

No intentes reparar un cable de seguridad dañado con cinta adhesiva, bridas, mosquetones adicionales o uniones improvisadas.

Encuentra el cable de seguridad adecuado

Empieza comprobando el peso del equipo y las indicaciones del fabricante para la protección secundaria. Después, elige un cable con la capacidad de carga, longitud y mecanismo de bloqueo adecuados.

El cable debe poder conectarse de forma segura tanto al punto de seguridad de la lámpara como a la estructura portante, sin una longitud de caída innecesaria. Al mismo tiempo, no debe afectar al movimiento, los cables ni la ventilación.

Con la combinación correcta de montaje principal y cable de seguridad independiente, conseguirás una instalación más controlada para escenarios, trusses y eventos móviles.
