Guía de Cables DMX

Un cable DMX es un componente esencial en cualquier sistema profesional de control de iluminación. Los cables DMX se utilizan para transmitir datos entre diferentes focos y dispositivos que pueden controlarse a través de un controlador DMX. El uso correcto y el buen mantenimiento de los cables DMX son fundamentales para garantizar una instalación de iluminación estable y fiable, ya sea en escenarios, teatros o grandes eventos. En esta guía le explicamos todo lo que necesita saber sobre los cables DMX: tipos de cables, instalación, resolución de problemas y tecnologías futuras como el DMX inalámbrico.

¿Qué es un cable DMX?

Un cable DMX está diseñado para transmitir señales digitales dentro de sistemas de control de iluminación. DMX significa Digital Multiplex, un protocolo que permite controlar varios dispositivos desde un solo controlador. Los cables DMX están diseñados específicamente para transmitir señales DMX512, que es el estándar de la industria. Esto permite controlar hasta 512 canales, ofreciendo una gran flexibilidad en la configuración de iluminación.

¿Cómo funciona un cable DMX?

Los cables DMX transmiten señales digitales desde un controlador hasta los equipos de iluminación. La calidad de la señal depende de la construcción del cable, en particular del número de pines (de 3 o 5) y de la longitud del cable.

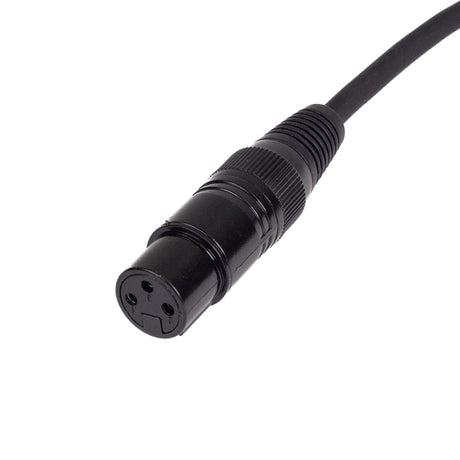

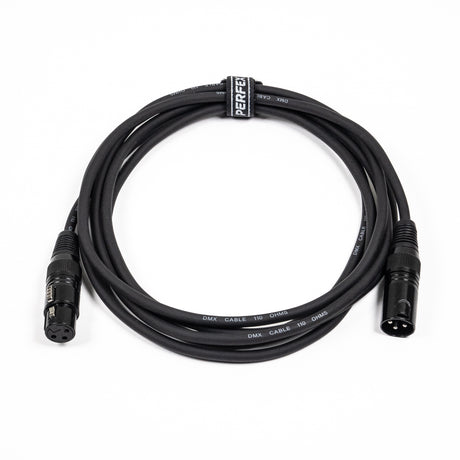

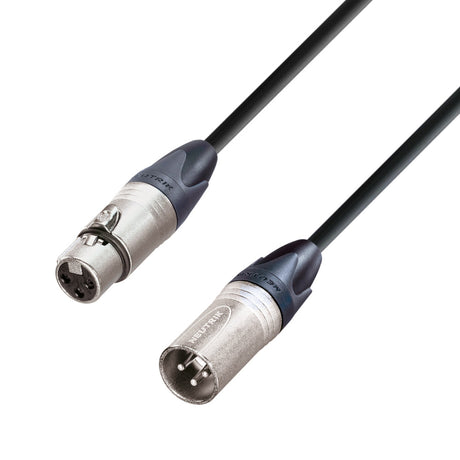

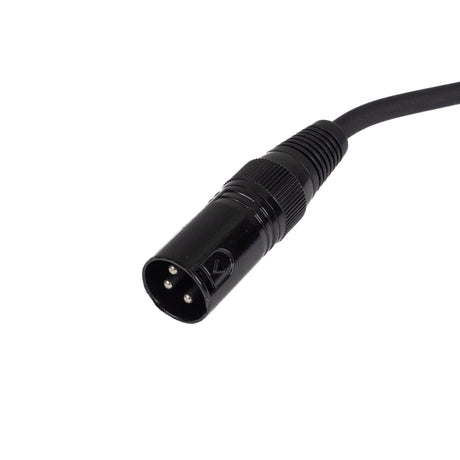

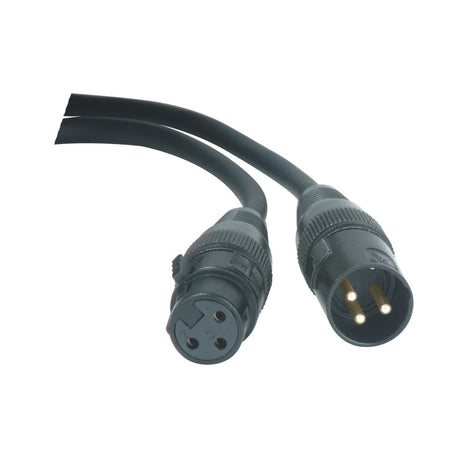

• Cables DMX de 3 pines: los más comunes en configuraciones pequeñas.

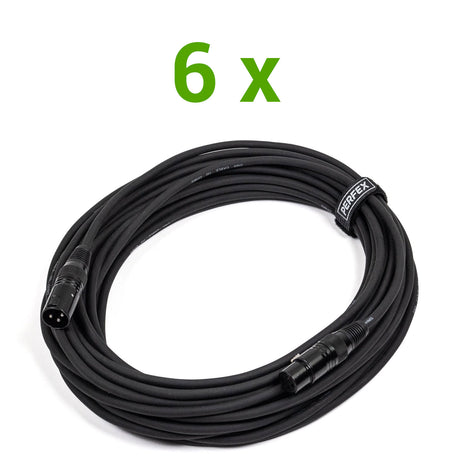

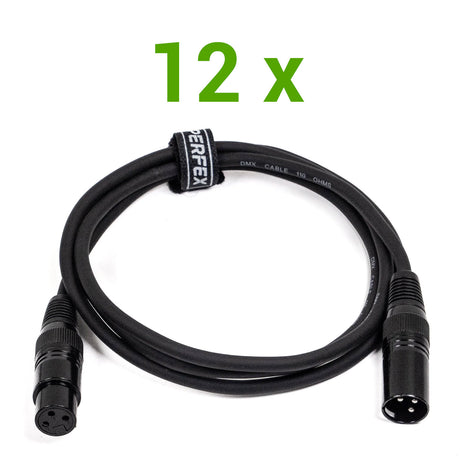

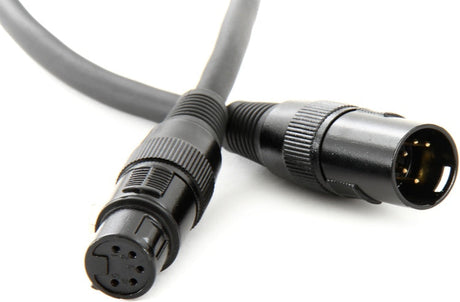

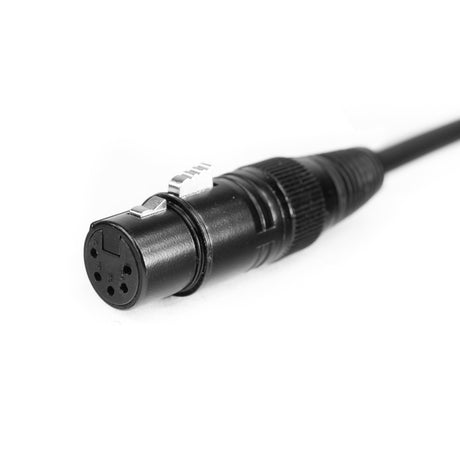

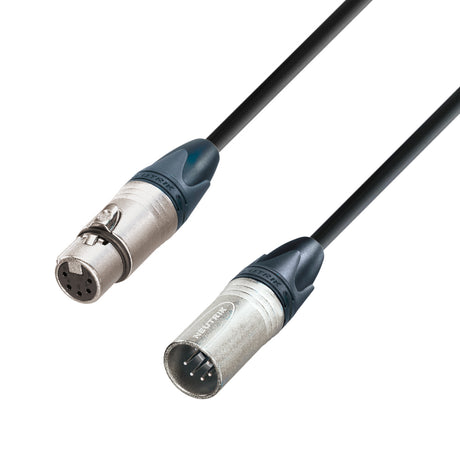

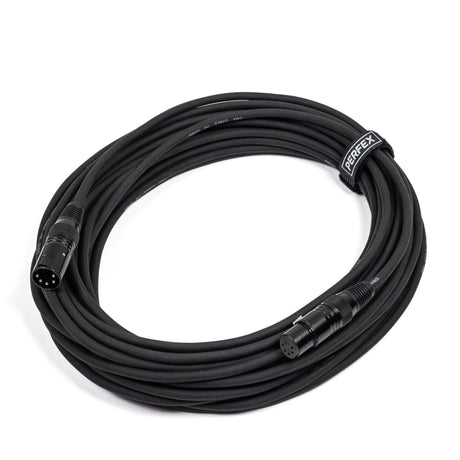

• Cables DMX de 5 pines: utilizados en sistemas más complejos donde se requiere transmisión adicional de datos.

La elección del cable adecuado es esencial para asegurar que la señal llegue sin pérdida ni interferencias.

Diferencia entre cables DMX de 3 y 5 pines

La diferencia radica en el número de conductores internos del cable.

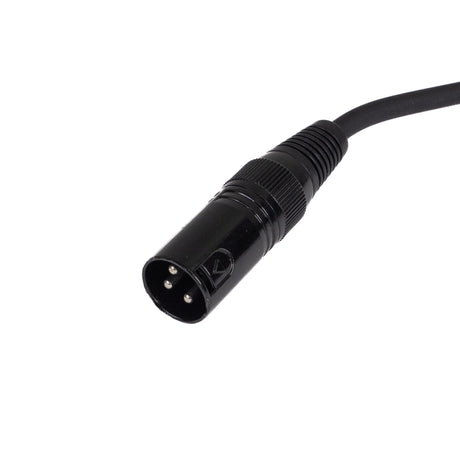

• Cables de 3 pines: tres conductores para la transmisión de señal y la toma de tierra.

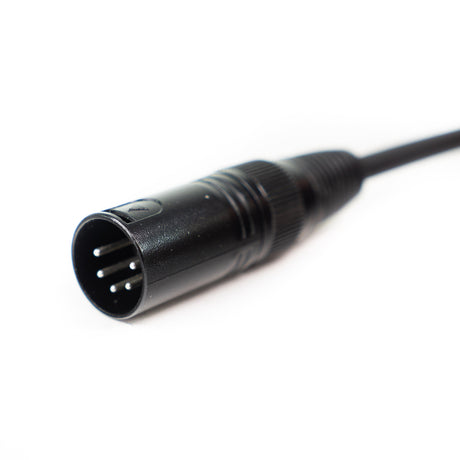

• Cables de 5 pines: incluyen dos conductores adicionales que pueden usarse para futuras ampliaciones o para transmitir datos adicionales, como audio o señales de retorno.

La elección depende del tipo de equipo y de las necesidades de la instalación.

Cables DMX y Splitters DMX

Los splitters DMX son dispositivos que dividen la señal de un cable DMX para enviarla a varios equipos. Esto resulta especialmente útil en configuraciones grandes, donde deben controlarse muchos aparatos a la vez. Un splitter distribuye la señal sin degradar su calidad. Para garantizar estabilidad y evitar interferencias, es importante utilizar cables DMX de alta calidad junto con los splitters.

Uso de cables DMX

Un cable DMX funciona como cable de control entre focos y efectos gestionados mediante el protocolo DMX (también conocido como DMX512). Escoger el cable adecuado es clave para un montaje de iluminación exitoso. Tanto en sistemas simples como complejos, el conocimiento de los cables DMX, splitters y soluciones inalámbricas le ayudará a lograr un funcionamiento fiable y sin problemas. Mantenga siempre sus cables en buen estado y apueste por productos de calidad para evitar contratiempos en los eventos.

Cables DMX 512 para control de iluminación

En escenarios, teatros y conciertos, los cables DMX forman parte prácticamente de cualquier configuración de iluminación. Una de las características técnicas más importantes es la impedancia, que debe estar entre 110 y 120 ohmios.

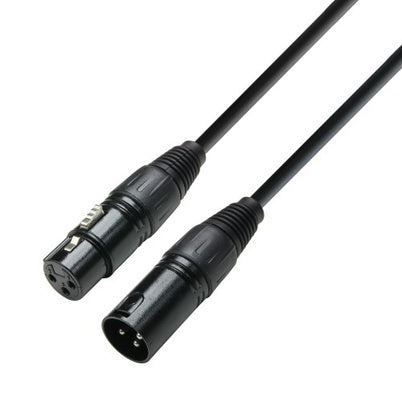

A menudo se intenta sustituir un cable DMX por un cable XLR estándar, ya que utilizan el mismo tipo de conector. Sin embargo, los cables de audio XLR no están diseñados para señales DMX y pueden causar problemas si su impedancia no es de 110–120 ohmios.

Por eso, nuestra recomendación es clara: utilice siempre cables DMX de calidad profesional para garantizar un control de iluminación seguro y fiable.

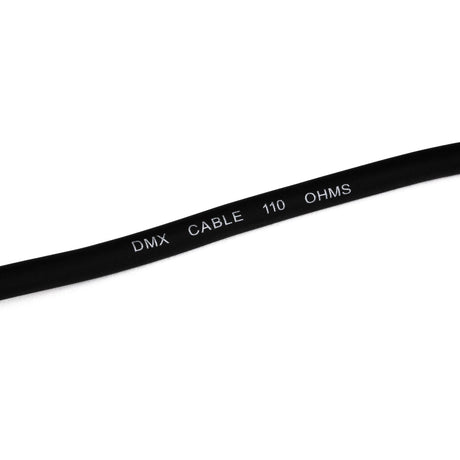

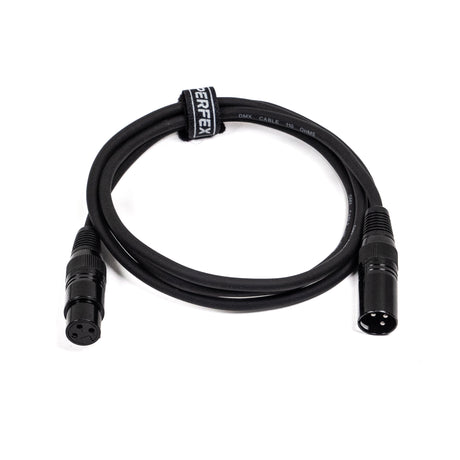

Los cables DMX estándar están disponibles tanto con conectores XLR de 3 como de 5 pines. Aunque los conectores parecen idénticos a los de los cables de audio, la diferencia crucial está en la impedancia. Solo los verdaderos cables DMX con 110 ohmios de impedancia aseguran un control de iluminación libre de fallos.
